GBLZ Drum gear coupling na may brake wheel (Q/YG 11005X-2018)

Pangkalahatang-ideya ng Produkto:

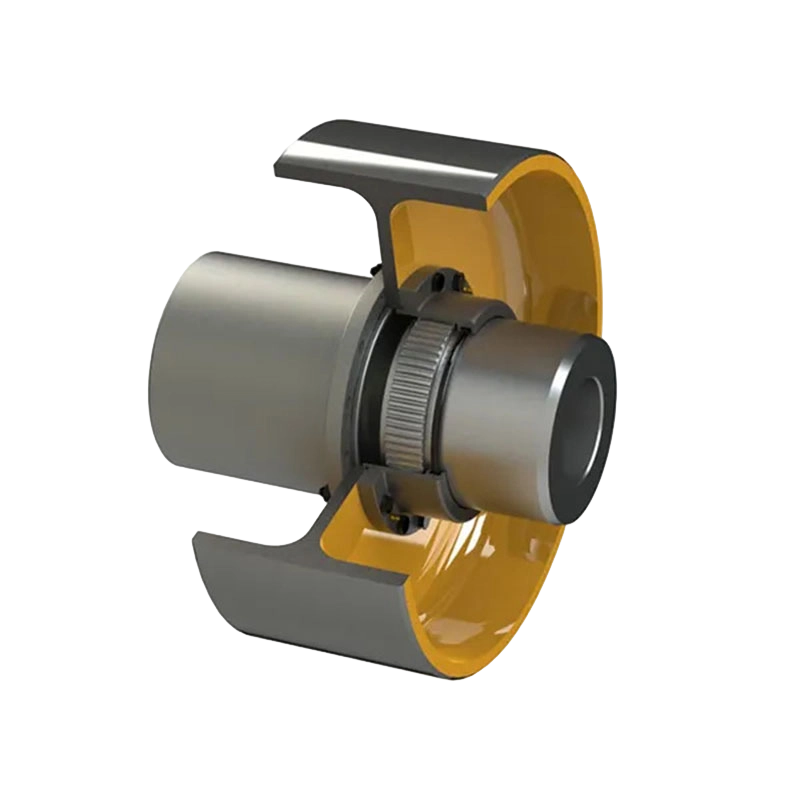

Ang GBLZ Series Drum-Gear Coupling na may Brake Wheel ay kumakatawan sa nangunguna sa innovation ng mechanical engineering, na pinagsasama ang mga tradisyonal na disenyo ng drum-gear coupling na may advanced na teknolohiya sa pagpepreno. Inihanda upang maihatid ang parehong mahusay na paghahatid ng torque at tumpak na mga kakayahan sa pagpepreno sa mga pang-industriyang aplikasyon, ang produktong ito ay ang perpektong pagpipilian para sa mga kapaligiran kung saan ang mga kinakailangan sa kaligtasan, kahusayan, at pagiging maaasahan ay napakataas.

Mga Pangunahing Tampok at Kalamangan:

1. Pambihirang Torque Transmission at Misalignment Compensation: Nagtatampok ang coupling ng matibay na disenyo ng drum-gear na may panloob na ngipin ng gear na nagsisiguro ng tuluy-tuloy na torque transmission sa pagitan ng mga shaft. Ang istrakturang ito ay hindi lamang sumusuporta sa mataas na torque load ngunit nagbabayad din para sa angular, radial, at axial misalignments, sa gayon ay binabawasan ang mekanikal na stress at pagpapahaba ng buhay ng serbisyo ng kagamitan.

2. Pinagsamang Precision Braking Function: Ang isang natatanging tampok ng produktong ito ay ang direktang pagsasama ng isang gulong ng preno sa mekanismo ng pagkabit. Ang makabagong disenyong ito ay nagbibigay-daan sa kontroladong pagbabawas o paghinto—para sa unti-unting paghina sa panahon ng mga nakagawiang operasyon o agarang paghinto sa mga emergency na sitwasyon—na nagbibigay ng tumpak na kontrol sa bilis at makabuluhang pagpapahusay ng kaligtasan.

3. De-kalidad na Materyales at Katatagan: Ginawa gamit ang mataas na uri ng bakal o haluang metal na bakal, ang produkto ay nagpapakita ng pambihirang tibay, paglaban sa kaagnasan, at pagiging maaasahan, kahit na sa ilalim ng mabigat na mga kondisyon.

4. Maginhawang Pag-install at Pagpapanatili: Salamat sa modular at user-friendly na disenyo nito, ang coupling ay nagsasama ng walang putol sa mga umiiral na system. Ang proseso ng pagpapanatili nito ay diretso, na nangangailangan ng kaunting downtime para sa inspeksyon, pagkukumpuni, o pagpapalit, sa gayon ay na-optimize ang pangkalahatang produktibidad.

Mga Pangunahing Teknikal na Parameter:
Ayon sa teknikal na dokumentasyon at data sheet, ang seryeng ito ay binubuo ng iba't ibang modelo mula sa GBLZ1 hanggang GBLZ14. Kabilang sa mga pangunahing parameter ang:

Nominal Torque (Tn): Mula sa 0.63 kN·m (GBLZ1) hanggang 125 kN·m (GBLZ14).
Pinahihintulutang Bilis ([n]): Hanggang 4000 r/min (GBLZ1), na may mas malalaking modelo—gaya ng GBLZ14—na may rating na 950 r/min.
Bore Diameter (d1, d2, dZ): Sinusuportahan ang malawak na hanay ng mga laki, na may maximum na tapered bore diameter na hanggang 220 mm.
Diameter ng Brake Wheel (D₀): Kasama sa mga karaniwang sukat ang 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 710mm, at 800mm.
Mass ng Brake Wheel at Moment of Inertia: Halimbawa, ang 160mm brake wheel ay may mass na 2.83 kg, habang ang isang 800mm brake wheel ay umaabot sa mass na 203 kg.

Mga Uri ng Structural:

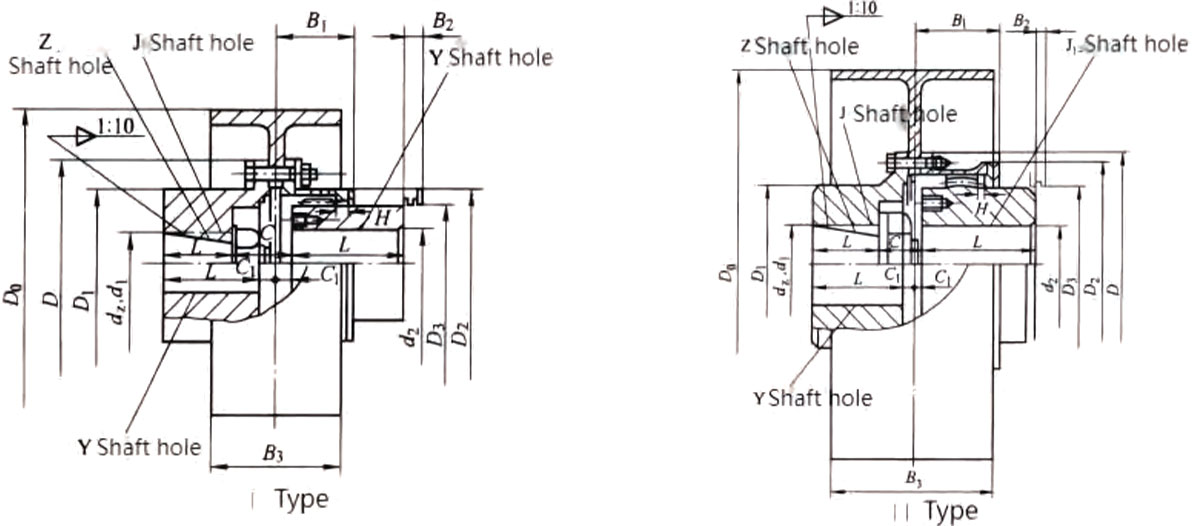

Ang produktong ito ay makukuha sa dalawang pangunahing uri ng istruktura (Type I at Type II) upang matugunan ang iba't ibang mga kinakailangan sa pag-install. Sa disenyo, ang dimensyon na B₂ ay partikular na itinalaga bilang ang clearance space na kinakailangan para sa pagpapalit ng seal.

Mga Industriya ng Application:
Ang GBLZ-type coupling, na ginawa ng MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., ay malawakang ginagamit sa mga sumusunod na industriya:
- Metallurgical Equipment at Mining Machinery
- Lifting at Port Equipment
- Water Treatment Equipment at Papermaking Machinery
