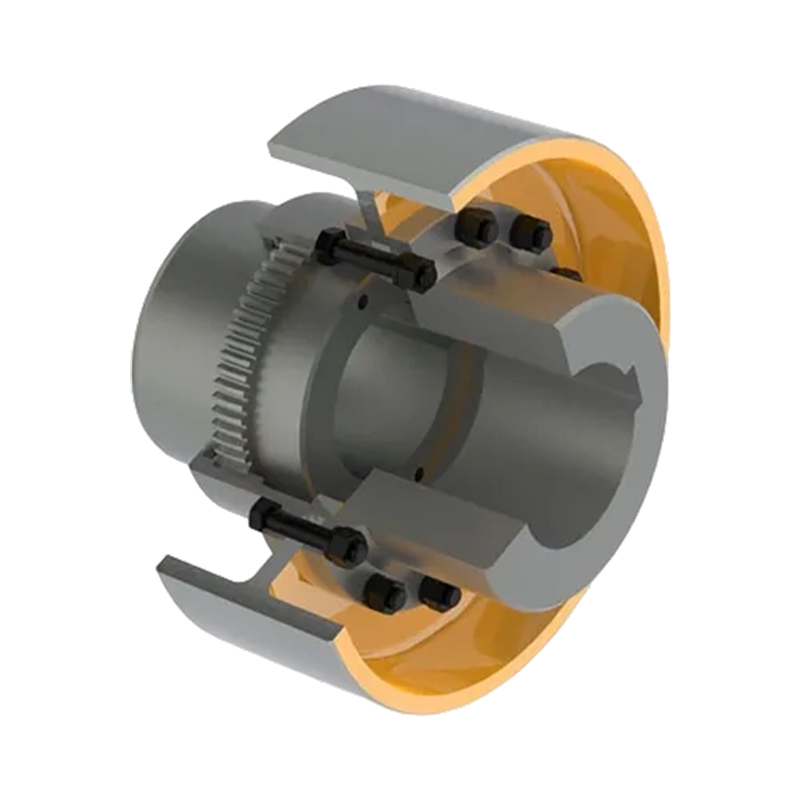

GCL Drum gear coupling na may brake wheel (Q/YG 13011X-2018)

Pangkalahatang-ideya ng Produkto: Ang GCL type drum gear coupling na may brake wheel (standard: Q/YG 13011X-2018) ay isang makabagong transmission solution na perpektong pinagsama ang high-efficiency drum gear transmission technology sa braking function. Habang nakakamit ang mataas na torque transmission, ang coupling na ito ay nagbibigay ng tumpak na kontrol at deceleration/stop capabilities para sa rotational motion ng industrial equipment sa pamamagitan ng integrated brake wheel structure nito.

Mga Tampok ng Pangunahing Disenyo:

1. Pinagsanib na Transmisyon at Pagpepreno: Ang sistemang ito ay walang putol na isinasama ang kahusayan ng paghahatid ng isang gear coupling sa control function ng isang brake wheel, na nagbibigay ng komprehensibong solusyon para sa power transmission at motion control sa mabibigat na makinarya sa industriya.

2. High-Performance Drum Gears: Ang internal gear section ay gawa sa mga high-strength na materyales tulad ng alloy steel, na nagtatampok ng mahusay na flexibility upang epektibong mabayaran ang axial misalignment (radial, axial, at angular), at sa gayon ay binabawasan ang stress load sa konektadong kagamitan.

3. Precise Braking Control: Ang pinagsama-samang disenyo ng gulong ng preno ay nagbibigay-daan sa mga kagamitan na mabilis na mag-decelerate o ganap na huminto ayon sa mga kinakailangan sa pagpapatakbo o kaligtasan, na makabuluhang nagpapahusay sa kaligtasan at flexibility ng transmission system.

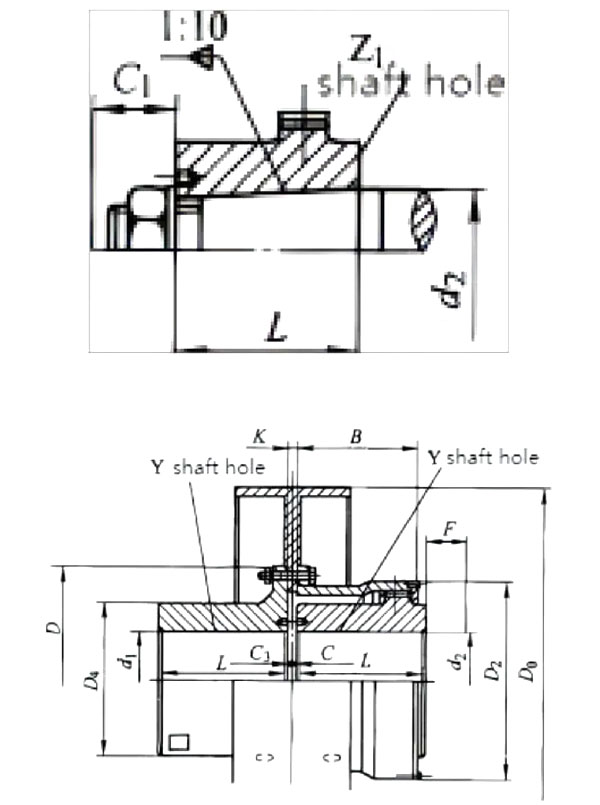

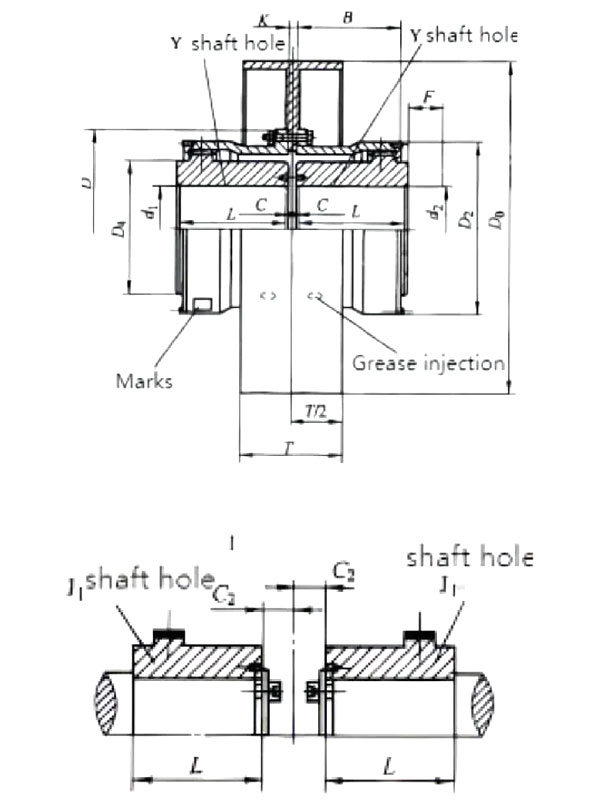

4. Iba't Ibang Structural Form: Gaya ng ipinapakita sa mga teknikal na drawing, nag-aalok ang seryeng ito ng dalawang pangunahing kaayusan sa istruktura: GCL-I at GCL-II, upang umangkop sa iba't ibang espasyo at mga kinakailangan sa pag-install.

5. Maginhawang Lubrication System: Ang housing ay nilagyan ng nakalaang oil injection port para sa madaling regular na pagpapanatili ng lubrication, na tinitiyak ang pangmatagalang pagiging maaasahan ng mga ngipin ng gear.

6. Mga Teknikal na Pagtutukoy at Mga Parameter: Ang mga GCL series coupling ay sumasaklaw sa iba't ibang mga detalye mula GCL1 hanggang GCL14, na nakakatugon sa malawak na hanay ng mga pang-industriyang torque na kinakailangan:

1. Nominal Torque (T _n ): Malawak na hanay, mula 800 N·m hanggang 180,000 N·m.

2. Pinahihintulutang Bilis ([n]): Hanggang 4000 r/min (depende sa mga detalye).

3. Diameter ng Gulong ng Preno (D ₀ ): Available ang iba't ibang laki ng karaniwang gulong ng preno, na may mga diameter na mula 160 mm hanggang 800 mm.

4. Shaft Hole Compatibility: Sinusuportahan ang iba't ibang uri ng shaft hole tulad ng Y, J1, at Z1, na may malawak na hanay ng mga magkatugmang diameter ng shaft (minimum na 12mm, maximum hanggang 260mm).

Value at Field ng Application: Dahil sa kumbinasyon ng heavy-duty transmission at tumpak na mga katangian ng pagpepreno, ang produktong ito ay isang mainam na pagpipilian para sa mga kagamitan sa mga sumusunod na larangan na may napakataas na kinakailangan para sa kaligtasan at tibay:

1. Mga Sistema ng Paghahatid: Gaya ng pagmamaneho at emergency braking ng malalaking conveyor belt.

2. Malakas na Makinarya: Kabilang ang mga crusher, mixer, mill, atbp.

3. Specialty Industry Equipment: Malawakang ginagamit sa metalurhiya, pagmimina, hoisting, daungan, at mga industriya ng makinarya sa pangangalaga ng tubig.

Pag-install at Pagpapanatili: Nagtatampok ang coupling na ito ng user-friendly na disenyo, na nagpapasimple sa proseso ng pag-install at naglalayong bawasan ang downtime ng kagamitan. Ang mga regular na visual na inspeksyon at grease replenishment ay maaaring epektibong pahabain ang buhay ng serbisyo ng system at mabawasan ang kabuuang mga gastos sa pagpapatakbo.
