GBL Drum gear coupling na may brake wheel (Q/YG 11004X-2018)

Pangkalahatang-ideya ng Produkto:

Ang GBL Series Drum-Type Gear Coupling with Brake Wheel ay isang espesyal na bahagi ng mekanikal na transmission na idinisenyo upang mapadali ang mahusay na torque transmission sa pagitan ng mga umiikot na shaft habang pinagsama ang isang brake wheel upang magbigay ng karagdagang kaligtasan sa kontrol at mga kakayahan sa pagpreno. Pinagsasama ng produktong ito ang likas na pagiging maaasahan ng tradisyonal na drum-type na gear coupling na may braking functionality, na ginagawa itong perpektong pagpipilian para sa pagtiyak ng tumpak na kontrol at kaligtasan sa pagpapatakbo sa modernong makinarya sa industriya.

Mga Tampok ng Structural Design at Performance:

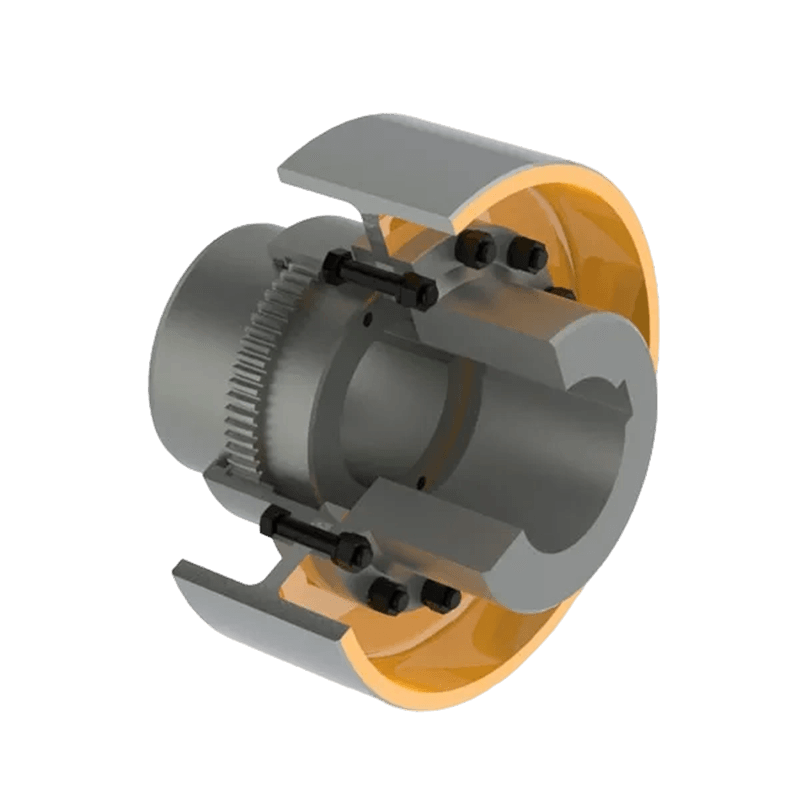

1. Advanced na Drum-Type Gear Structure: Nagtatampok ang coupling ng matibay at matibay na panloob na disenyo ng drum-type, na nagpapadala ng kapangyarihan sa pamamagitan ng tumpak na pag-meshing ng pinong machined na panloob na mga ngipin ng gear.

2. Multi-Dimensional na Kabayaran sa Pagkakamali: Ang kakaibang disenyo na ito ay epektibong nagbabayad para sa angular, radial (parallel), at axial misalignments sa pagitan ng mga konektadong shaft. Sa pamamagitan ng pagsipsip ng mga deviation na dulot ng mga misalignment na ito, makabuluhang binabawasan nito ang stress sa konektadong kagamitan, at sa gayon ay nagpapahaba ng buhay ng serbisyo ng buong transmission system.

3. Pinagsamang Pag-andar ng Pagpepreno: Sa pamamagitan ng direktang pagsasama ng brake wheel sa coupling structure, pinapagana ng unit ang controlled deceleration o emergency stopping ng rotating shafts. Ang feature na ito ay kritikal para sa mga application na nangangailangan ng tumpak na kontrol sa bilis o mga kakayahan sa pagpreno ng kaligtasan sa emergency.

4. Mataas na Lakas na Materyales at Durability: Ginawa mula sa mataas na kalidad na bakal o haluang metal na bakal, ang produkto ay nagpapakita ng pambihirang wear resistance, fatigue resistance, at corrosion resistance, na nagbibigay-daan dito na makatiis sa mga mabibigat na operasyon at makatiis sa malupit na kapaligirang pang-industriya.

5. Modular na Disenyo at Dali ng Pagpapanatili: Nagtatampok ang coupling ng modular construction na nagpapasimple sa proseso ng pag-install. Ang disenyo nito ay inuuna ang kadalian ng pagpapanatili, pagpapadali sa mabilis na pag-inspeksyon, pagpapalit ng seal, o pag-aayos ng bahagi upang mabawasan ang downtime ng kagamitan.

Pangunahing Teknikal na Pagtutukoy:

1. Saklaw ng Sukat: Nag-aalok ang serye ng produkto ng komprehensibong hanay ng mga modelo, mula GBL1 hanggang GBL14.

2. Kapasidad ng Torque: Ang nominal torque (Tn) range ay malawak, na sumasaklaw sa mga kapasidad mula 0.63 kN·m hanggang 125 kN·m.

3. Bilis ng Operasyon: Nagpapakita ng mahusay na katatagan sa matataas na bilis, sinusuportahan ng coupling ang maximum na pinapahintulutang bilis ng pag-ikot na hanggang 4000 r/min (depende sa partikular na modelo).

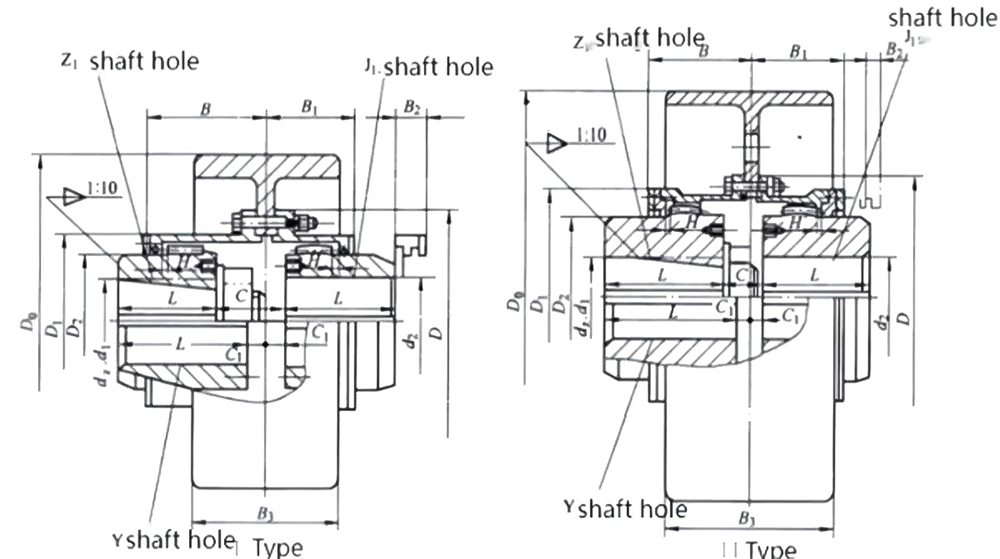

4. Bore adaptability: Sinusuportahan ang iba't ibang mga configuration ng bore diameter (d1, d2, dz), na may maximum na diameter ng bore na umaabot sa 250 mm. Available din ang tapered bores kapag hiniling, na sumusuporta sa maximum diameter na hanggang 220 mm.

Pisikal na Katangian:

Depende sa partikular na mga detalye ng modelo, ang self-weight ng produkto ay mula 7 kg hanggang 850 kg, na may kakayahang matugunan ang magkakaibang mga kinakailangan sa paghahatid ng kuryente ng mga kagamitang pang-industriya mula sa light-duty hanggang heavy-duty na mga aplikasyon.

Mga Patlang ng Pangunahing Application:

Nakikilala sa pamamagitan ng kanilang matatag na paghahatid ng torque at tumpak na kakayahan sa pagpepreno, ang serye ng mga coupling na ito ay malawakang ginagamit sa mabibigat na makinarya at kagamitan ng mga sumusunod na industriya:

1. Metalurhiya at Makinarya sa Pagmimina

2. Pagbubuhat at Paghahatid ng Kagamitan

3. Port at Hydraulic Machinery

4. Kagamitan sa Industriya ng Papel

Sa matibay na konstruksyon nito, mga pambihirang kakayahan sa kompensasyon sa hindi pagkakapantay-pantay, at advanced na integrated braking technology, ang GBL-type Drum-Gear Coupling with Brake Drum ay nag-aalok ng komprehensibong solusyon para sa mga modernong industriyal na transmission system—pinagsasama ang mataas na kahusayan, kaligtasan, at tibay sa isang pakete.
