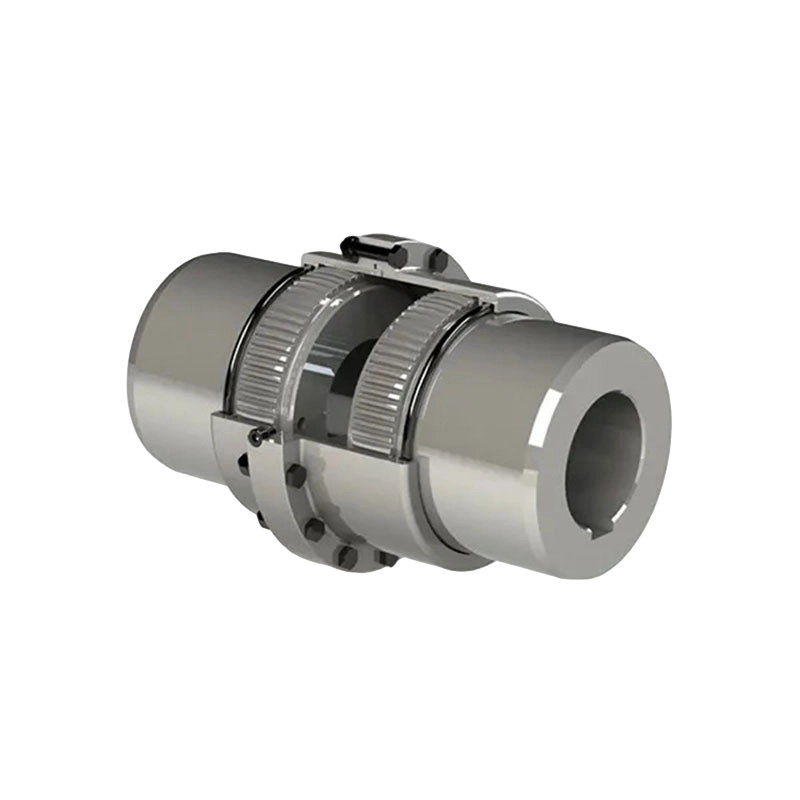

GBD Motor shaft extension drum gear coupling (Q/YG 11003X-2018)

Pangkalahatang-ideya ng Produkto:

Ang GBD Series Motor Shaft Drum-Gear Coupling ay kumakatawan sa isang pambihirang solusyon sa paghahatid ng kuryente. Nailalarawan ng isang matatag, maaasahan, at lubos na maraming nalalaman na disenyo, malawak itong ginagamit sa iba't ibang hanay ng mga sektor ng industriya. Nagsisilbing kritikal na link na nagkokonekta sa isang motor shaft sa pinapatakbo nitong kagamitan, ang coupling na ito ay gumaganap ng isang mahalagang papel sa pagtiyak ng maayos na paghahatid ng torque at ang tuluy-tuloy na pagpapatupad ng rotational motion sa loob ng mga mekanikal na sistema. Ginawa sa mahigpit na pagsunod sa Q/YG 11003X-2018 Enterprise Standard, ang produktong ito ay nagsisilbing testamento sa pinakamataas na pamantayan ng kahusayan sa engineering at pagmamanupaktura.

Mga Pangunahing Teknikal na Tampok:

1. Pambihirang Kakayahang Kompensasyon: Ang pinaka-natatanging tampok ng GBD coupling ay ang likas na kakayahang magbayad para sa axial, radial, at angular misalignment. Ang kakayahang ito ay partikular na mahalaga sa mga operating environment kung saan ang pagpapanatili ng tumpak na pagkakahanay ng baras ay mahirap; epektibo nitong pinapagaan ang pagkasuot ng kagamitan na dulot ng maling pagkakahanay at pinapaliit ang panganib ng magastos na downtime.

2. Vibration Damping at Shock Resistance: Ang precision-engineered na drum-gear na mekanismo ay idinisenyo upang epektibong mapahina ang mga vibrations at sumipsip ng mga shock load na nabuo sa panahon ng power transmission, sa gayon ay tinitiyak ang maayos at matatag na operasyon ng buong system.

3. Matatag at Matibay na Konstruksyon: Binuo mula sa mga materyales na may mataas na lakas at gumagamit ng mga advanced na proseso ng pagmamanupaktura, ang produkto ay may kakayahang makayanan ang mabibigat na karga, malupit na kondisyon sa pagpapatakbo, at mga dynamic na stress na likas sa mga pang-industriyang kapaligiran, na tinitiyak ang isang napakahabang buhay ng serbisyo.

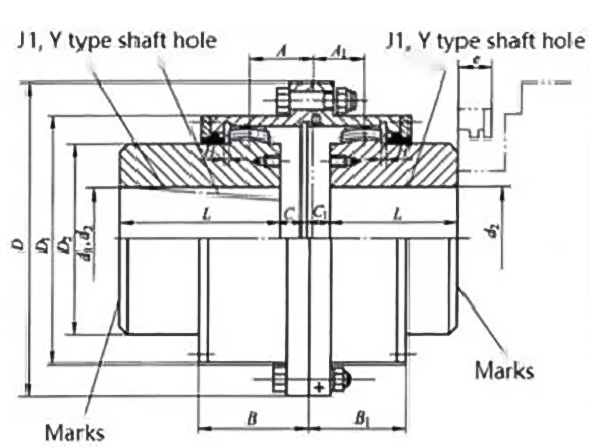

4. Compact at Precision-Engineered na Istraktura: Gaya ng inilalarawan sa mga structural diagram, ang coupling assembly ay nagtatampok ng precision-engineered na disenyo kung saan ang panlabas na manggas ay ligtas na naka-bolt sa internal gear mechanism, na nagpapadali sa napakahusay na power coupling.

Pangunahing Teknikal na Parameter:

Depende sa partikular na modelo at mga detalye, ang serye ng GBD ay sumasaklaw sa isang malawak na spectrum ng mga kinakailangan sa aplikasyon, mula sa magaan na tungkulin hanggang sa mabibigat na mga operasyon:

1. Nominal Torque (Tn): Mula sa 1.6 kN·m (Model GBD1) hanggang 56 kN·m (Model GBD10), natutugunan ng serye ang magkakaibang mga pangangailangan sa paghahatid ng kuryente sa iba't ibang antas ng intensity.

2. Pinahihintulutang Bilis (n): May kakayahang umabot sa mga bilis na hanggang 5600 r/min (para sa mas maliliit na modelo), pinapanatili ng coupling ang stable rotational performance kahit na sa high-power, heavy-duty na mga application.

3. Bore Diameter at Haba: Sinusuportahan ng serye ang isang malawak na iba't ibang mga sukat ng bore, na may mga diameter na mula 22 mm hanggang 200 mm. Higit pa rito, nag-aalok ito ng maramihang mga pagsasaayos ng bore—kabilang ang Type Y, Type J1, at Type Z1—upang matiyak ang perpektong pagkakatugma sa mga extension ng shaft ng iba't ibang uri ng motor.

4. Pagpadulas at Pagpapanatili: Nagtatampok ang produkto ng nakalaang panloob na reservoir para sa imbakan ng pampadulas. Depende sa partikular na laki ng modelo, ang dami ng grease fill ay mula 107 mL hanggang 1320 mL, na tinitiyak ang masusing pagpapadulas ng mga ibabaw ng ngipin ng gear.

Mga Patlang ng Application:

Dahil sa kanilang pambihirang kapasidad at katatagan ng pagkarga ng pagkarga, ang mga uri ng GBD na mga coupling ay malawakang ginagamit sa mga sumusunod na industriya:

1. Mga kagamitan sa metalurhiko at pagmimina

2. Mga makinarya sa pag-angat at paghahatid (hal., kagamitan sa port)

3. Hydraulic engineering equipment at papermaking machinery

4. Iba pang heavy-duty na pang-industriyang drive system

Pag-install at Pagpapanatili:

Ang disenyo ng GBD-type coupling ay inuuna ang kaginhawahan ng user; ang mga pamamaraan ng pag-install at pag-alis nito ay na-streamline upang mapadali ang regular na pagpapanatili at servicing ng mga teknikal na tauhan. Ang kadalian ng pagpapanatili na ito ay hindi lamang binabawasan ang downtime para sa pag-aayos ngunit pinahuhusay din ang pangkalahatang pagiging epektibo sa gastos at pagiging maaasahan ng pagpapatakbo ng buong mekanikal na sistema.
