Paano Sukatin ang Katigasan ng Manipis na Nitrided Layers: Bakit ang UCI Ultrasonic Hardness Testers ay ang Industry Standard

Ang nitriding ay isang pangunahing proseso ng pagpapalakas sa ibabaw sa paggawa ng makinarya, precision molds, at component machining. Malawak din itong ginagamit sa mga bahagi ng paghahatid ng kuryente tulad ng mga gear, shaft, at flexible shaft pagkabits . Ang proseso ay bumubuo ng isang manipis, siksik, ultra-hard nitrided layer sa ibabaw ng workpiece, pagpapabuti ng wear resistance, fatigue resistance, at corrosion resistance.

Ang nitrided layer ay manipis at matigas. Ang karaniwang kapal ay 0.1-0.5 mm lamang, at ang katigasan ng ibabaw ay maaaring lumampas sa 1000 HV. Ang pagsukat sa katigasan ng gayong manipis na layer, at tumpak na pagkontrol sa kalidad ng nitriding, ay matagal nang pangunahing hamon sa industriya ng paggamot sa init. Ang mga tradisyunal na kagamitan sa pagsubok ay madaling kapitan ng baluktot na data at maaaring makapinsala sa mga workpiece. Pagsubok ng nitrided parts na may a UCI ultrasonic hardness tester samakatuwid ay naging karaniwang solusyon. Ito ay malawakang ginagamit para sa non-destructive hardness testing ng mga natapos na nitrided na produkto at para sa on-site na hardness testing sa quality control.

I. Mga Pangunahing Punto ng Pananakit ng Tradisyunal na Pagsusuri sa Katigasan para sa Mga Nitrided na Bahagi

1. Masyadong malalim ang mga indentation, tumatagos sa nitrided layer at nakakasira ng data

Ang maginoo na Rockwell at benchtop Vickers tester ay naglalapat ng matataas na load at nag-iiwan ng malalalim na indentasyon. Madali silang sumuntok sa manipis na hardened layer sa base material. Ang pagbabasa ay pagkatapos ay isang magkahalong tigas ng nitrided layer at ang substrate, na hindi sumasalamin sa tunay na tigas ng nitrided na ibabaw. Ito ay humahantong sa proseso ng mga maling paghuhusga at hindi tamang mga resulta ng inspeksyon, at nabigo itong matugunan ang mga pamantayan ng inspeksyon para sa mga precision nitrided na bahagi.

2. Mapanirang pagsubok na hindi mapoprotektahan ang mga natapos na workpiece

Ang mga nitrided na bahagi ay kadalasang mga produktong finish-machined na may mahigpit na pangangailangan para sa surface finish at integridad. Ang tradisyonal na hardness testing ay semi-destructive o destructive at nag-iiwan ng nakikitang indentations. Maaari itong makapinsala sa hitsura at pagganap ng bahagi, at mga bahagi ng katumpakan tulad ng pagkabit ng gear Ang mga gilid ng ngipin, mga pin, at mga journal ng baras ay maaaring matanggal. Bilang resulta, tanging sampling inspeksyon ang posible. Ang 100% batch na inspeksyon ng mga natapos na produkto ay hindi makakamit, na nag-iiwan ng malaking agwat sa kontrol sa kalidad.

3. Limitadong applicability: hindi masusuri ang kumplikado at hindi regular na workpiece sa site

Ang mga benchtop hardness tester ay napakalaki at nangangailangan ng mga sample na dalhin sa isang laboratoryo. Malalaking amag, mahahabang baras, at mabigat metal flexible coupling hindi masusuri ang mga bahagi sa kabuuan. Ang mga Leeb tester ay lubos na naaapektuhan ng kapal ng workpiece, curvature sa ibabaw, at pagkamagaspang sa ibabaw, kaya't ang kanilang data ay nagbabago at ang kanilang pag-uulit ay hindi maganda. Ang mga gilid at sulok, mga ugat ng ngipin, mga panloob na butas, at mga hubog na ibabaw ay mahirap suriin nang mapagkakatiwalaan, kaya hindi matutugunan ng mga pamamaraang ito ang magkakaibang pangangailangan sa produksyon.

II. Mga Pangunahing Kalamangan ng Ultrasonic Hardness Tester para sa Nitrided Parts

1. Katumpakan ng micro-indentation, partikular na angkop sa manipis na nitrided na mga layer

Ang mga ultrasonic hardness tester ay gumagana sa prinsipyo ng UCI (Ultrasonic Contact Impedance). Ang indentation ay napakaliit at mababaw, kaya hindi ito tumagos sa matigas na layer. Nakukuha ng tester ang tunay na tigas ng nitrided surface at nilulutas nito ang matagal nang problema sa pagsubok ng manipis na nitrided layer nang tumpak.

Ang instrumento ay nagko-convert sa pagitan ng hardness scale gaya ng HV at HRC. Ang fixed-point, layer-by-layer na pagsubok ay nagbubunga din ng hardness gradient mula sa ibabaw hanggang sa substrate. Ipinapakita nito ang nitrided case depth at ang pagkakapareho ng nitriding, at nagbibigay sa mga negosyo ng tumpak na data para sa pag-optimize ng nitriding heat treatment at pagsasaayos ng mga proseso ng produksyon.

2. Hindi mapanirang pagsubok ng mga natapos na produktong nitrided

Ito ay isang micro-damage, non-destructive testing device. Pagkatapos ng pagsubok, ang ibabaw ay nagpapakita ng halos walang nakikitang mga marka, at ang natapos na nitrided na istraktura at katumpakan ay hindi nasaktan. Hindi na kailangang i-cut o gilingin ang mga sample mula sa workpiece. Tapos na molds, gears, hydraulic parts, shaft parts, at coupling ang mga bahagi ay maaaring direktang pumunta sa pagpupulong pagkatapos ng pagsubok. Ang pamamaraan ay nababagay sa parehong batch sampling at 100% na inspeksyon ng mga natapos na produkto, at lubos nitong binabawasan ang mga pagkalugi sa produksyon at mga gastos sa inspeksyon.

3. Portable at mahusay, na sumusuporta sa on-site na pagsubok

Ang instrumento ay may magaan na katawan at isang compact, flexible probe, kaya hindi ito nalilimitahan ng mga kinakailangan sa espasyo ng benchtop equipment. Ang pagsubok ay maaaring gawin nang direkta sa heat treatment workshop o sa production station.

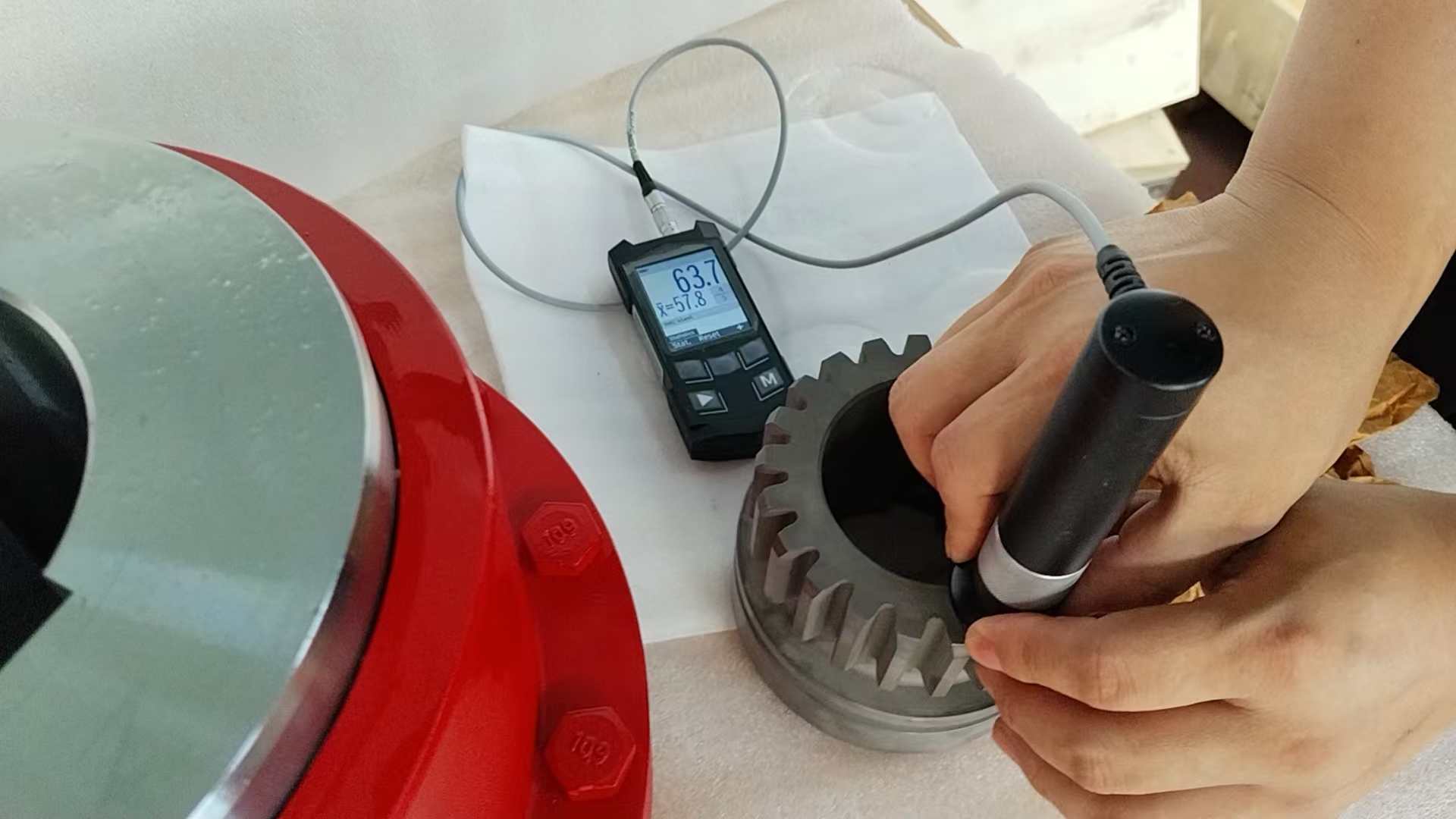

Naaabot nito ang mga curved surface, conical surface, inner bores, mga ugat ng ngipin, mga gilid at sulok, at iba pang mga lokasyon na hindi ma-access ng conventional equipment. Kasama sa mga halimbawa ang panloob at panlabas na ngipin ng mga gear coupling, flanges, at half-coupling hub . Ang malalaking workpiece ay hindi nangangailangan ng disassembly o transportasyon, at ang mga bahagi ay hindi kailangang ipadala sa isang laboratoryo. Ito ay lubos na nagpapabuti sa kahusayan ng inspeksyon at nababagay sa bilis ng pang-industriyang batch na produksyon.

4. Matatag, nauulit na data para sa kontrol sa kalidad ng batch heat treatment

Kung ikukumpara sa mga Leeb tester, ang mga ultrasonic hardness tester ay kaunting apektado ng hugis ng workpiece, kapal, kondisyon ng ibabaw, at panghihimasok sa kapaligiran, kaya ang kanilang data ay stable at nauulit. Maaari nilang tumpak na matukoy ang mga produktong hindi tumutugma, tulad ng mga hindi sapat na nitrided hardness, hindi pantay na nitriding, o substandard na hardened layer. Tinutulungan nito ang mga negosyo na bumuo ng isang standardized, pinong sistema ng kontrol sa kalidad para sa nitriding heat treatment at patatagin ang kalidad ng batch.

III. Mga Naaangkop na Sitwasyon

Ang tester ay angkop na angkop sa nitrided mold parts, precision nitrided gears, fan shafts, piston rods, precision hydraulic parts, at nitrided na bahagi para sa construction machinery. Nababagay din ito sa mga pangunahing bahagi ng paghahatid ng mabibigat na tungkulin tulad ng mga ibabaw ng ngipin, mga pin, manggas, at mga spline ng may ngipin na mga coupling, drum gear couplings, elastic pin couplings, diaphragm couplings, at universal couplings .

Ang mga bahaging ito ay nagsisilbi sa mga demanding na industriya tulad ng kagamitang metalurhiko, makinarya sa pagmimina, kagamitan sa pag-angat, kagamitan sa daungan, mga istasyon ng bomba, at bagong kagamitan sa enerhiya . Sinasaklaw ng tester ang buong daloy ng trabaho sa nitriding: papasok na inspeksyon, pag-verify ng proseso, at panghuling inspeksyon bago ipadala.

IV. Buod

Dahil sa manipis na layer, mataas ang tigas na istraktura ng mga nitrided na bahagi, ang tradisyunal na hardness testing equipment ay may maraming pagkukulang: hindi sapat na katumpakan, pinsala sa mga workpiece, limitadong mga sitwasyon sa paggamit, at mababang kahusayan. Ang UCI ultrasonic hardness tester ay pangunahing angkop sa nitrided part inspection sa pamamagitan ng operating principle nito. Dahil sa high-precision na micro-indentation, hindi mapanirang pagsubok, portability, at stable na data nito, ginawa itong pangunahing kagamitan sa inspeksyon ng kalidad sa industriya ng nitriding heat treatment.

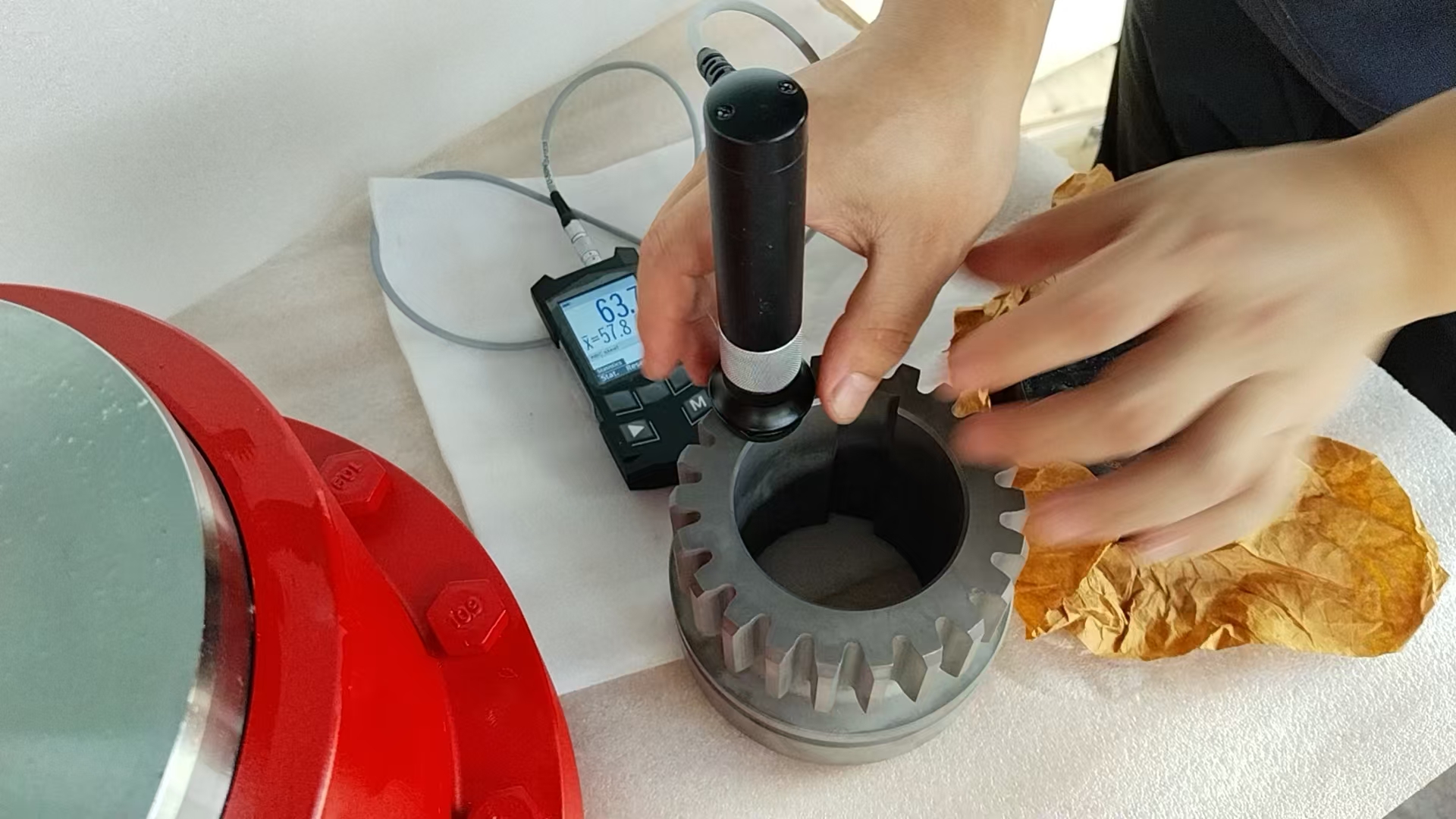

Bilang isang propesyonal na tagagawa ng flexible shaft pagkabits and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. inilalapat ang pamamaraang ito sa mga nitrided coupling na bahagi nito. Ang bawat bahagi ay sinubok ng propesyonal sa hardness na may ultrasonic hardness tester. Ito ay tiyak na kinokontrol ang katigasan ng ibabaw at mga tumigas na mga parameter ng layer, upang ang pagganap ng produkto at mga parameter ng proseso ay ganap na matugunan ang mga teknikal na kinakailangan ng mga guhit. Sa buong proseso, pinoprotektahan namin ang integridad ng ibabaw at ang pass rate ng mga natapos na produkto. Naghahatid kami ng mataas na kalidad, walang pinsalang mga coupling, kabilang ang mga custom na hindi karaniwang disenyo, na nananatiling maaasahan sa ilalim ng mabibigat na kargada sa mga aplikasyon ng metalurhiya, pagmimina, pag-aangat, at port.
