Mga Tampok ng Structural Design ng Plum Shaped Elastic Coupling

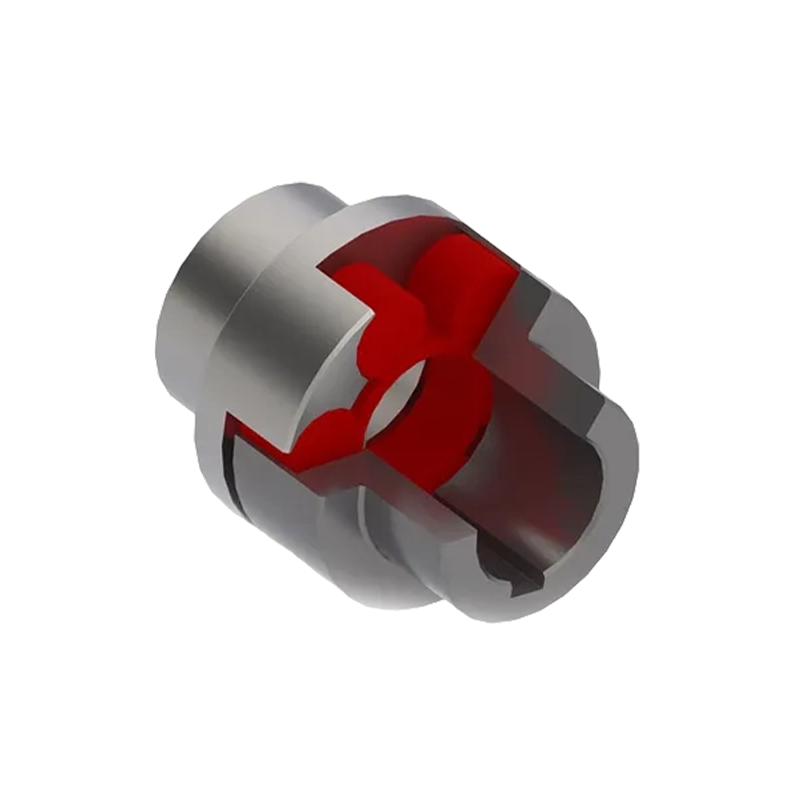

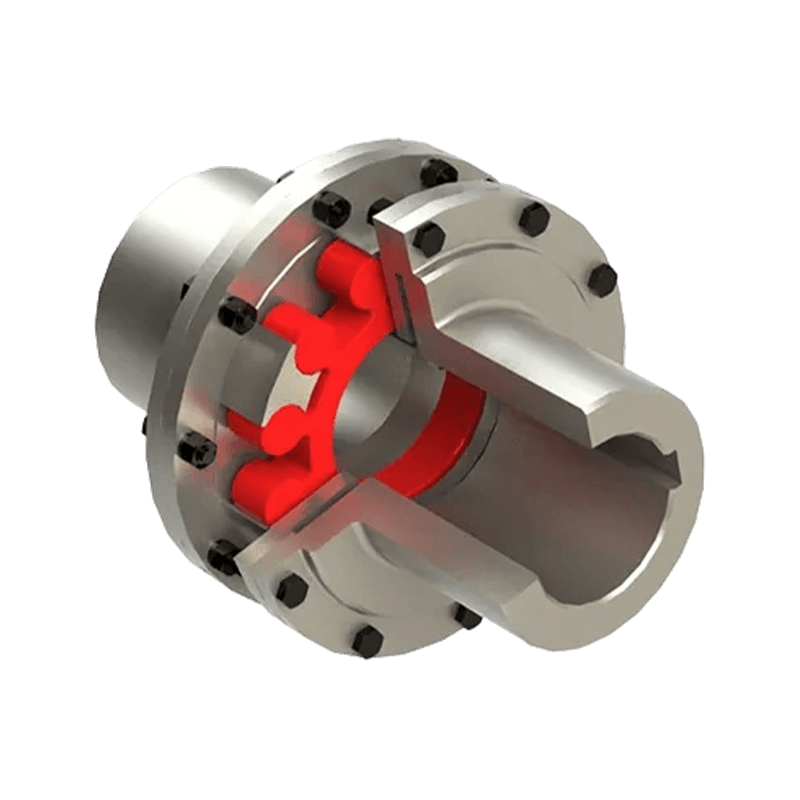

Ang disenyo ng a plum hugis nababanat pagkabit nakatutok sa stable na torque transmission, pagbawas ng vibration, at ang kakayahang tumanggap ng shaft misalignment sa panahon ng mekanikal na operasyon. Ang istraktura ay karaniwang binubuo ng dalawang precision-machined metal hub at isang elastomer insert na hugis tulad ng multi-lobed plum o star element. Ang konsepto ng disenyo na ito ay malapit na nauugnay sa prinsipyo ng pagtatrabaho ng a Pagkakabit ng Panga at Pagsasama ng Gagamba , kung saan ang isang nababaluktot na elemento na inilagay sa pagitan ng dalawang hub ay sumisipsip ng shock at nagbibigay-daan sa bahagyang paggalaw sa panahon ng operasyon. Ang insert ng elastomer ay naka-install sa pagitan ng mga panga ng mga hub, na nagbibigay-daan sa torsional flexibility habang pinapanatili ang malakas na torque transmission efficiency. Ang geometry ng plum insert ay namamahagi ng stress sa maraming contact surface, na pumipigil sa localized na konsentrasyon ng puwersa habang umiikot. Kapag ang metalikang kuwintas ay ipinadala sa pamamagitan ng pagkabit, ang elastomer ay nag-compress nang bahagya sa loob ng mga puwang ng panga, sumisipsip ng mga pagbabago-bago ng enerhiya at pinapakinis ang proseso ng paglipat ng kuryente. Ang structural approach na ito ay nagpapabuti sa operational stability at nagpapababa ng vibration sa mga konektadong makinarya. Bilang karagdagan, binabawasan ng disenyo ang metal-to-metal contact, na nagpapaliit ng ingay at mekanikal na pagkasuot sa panahon ng pangmatagalang operasyon.

Ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay isinasama ang computer-aided engineering analysis sa structural development ng aming mga coupling. Sa pamamagitan ng digital modeling at mechanical simulation, sinusuri namin ang mga pattern ng deformation ng elastic na elemento ng spider at sinusuri ang pamamahagi ng stress habang naglo-load ng torque. Binibigyang-daan ng prosesong ito ang aming mga inhinyero na pinuhin ang profile ng insert na hugis plum upang mapanatili ng aming coupling ang pare-parehong elasticity at balanse sa istruktura sa panahon ng operasyon. Ang prinsipyo ng modular na disenyo ay nagpapahintulot din sa pagkabit na umangkop sa iba't ibang laki ng baras at antas ng metalikang kuwintas. Sa pamamagitan ng pagsasaayos ng mga sukat ng hub at katigasan ng elastomer, gumagawa ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ng mga plum shaped elastic coupling na gumagana nang katulad ng mga advanced na Jaw Coupling at Spider Coupling system habang pinapanatili ang mataas na kahusayan sa malawak na hanay ng mga pang-industriyang aplikasyon kabilang ang pagmimina, metalurhiya, kagamitan sa tubig, at makinarya sa pantalan.

Ang pagpili ng materyal ay direktang nakakaimpluwensya sa pagganap ng istruktura at tibay ng isang hugis ng plum na nababanat na pagkabit. Ang mga hub ay karaniwang gawa mula sa high-strength alloy steel o carbon steel, na tinitiyak ang sapat na tigas upang mapaglabanan ang mataas na torque load nang walang deformation. Ang mga proseso ng heat treatment ay nagpapabuti sa katigasan ng ibabaw at paglaban sa pagkapagod, na nagpapahintulot sa mga hub na mapanatili ang katumpakan ng dimensional sa patuloy na pag-ikot. Ang mga prinsipyo ng disenyo na ginamit sa Jaw Coupling at Spider Coupling system ay nalalapat din dito, kung saan ang isang matibay na istraktura ng hub ay sumusuporta sa isang nababaluktot na elemento ng elastomer na sumisipsip ng shock at vibration. Ang insert ng elastomer, karaniwang tinatawag na elemento ng spider, ay ang pangunahing bahagi na responsable para sa kakayahang umangkop. Ang materyal na ginamit para sa spider na ito ay dapat balansehin ang elasticity, tensile strength, at fatigue resistance. Kung ang materyal ay masyadong malambot, ang torque transmission efficiency ay bumababa; kung ito ay masyadong matigas, ang pagsipsip ng vibration ay nagiging limitado. Ang mga inhinyero ay dapat na pumili ng mga elastomer na may angkop na Shore hardness upang tumugma sa mga kinakailangan sa operational torque. Ang mga materyales tulad ng polyurethane o espesyal na sintetikong goma ay karaniwang ginagamit dahil sa kanilang pagtutol sa pagsusuot, pagkakalantad ng langis, at pagbabagu-bago ng temperatura.

Ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay nagsasagawa ng komprehensibong pagsusuri sa materyal upang matiyak ang pare-parehong pagganap. Kasama sa pagsubok sa laboratoryo ang pagsusuri ng lakas ng tensile, pagsukat ng compression set, dynamic na fatigue testing, at thermal aging analysis. Ang mga pagsubok na ito ay nagpapatunay na ang elastomer spider ay nagpapanatili ng flexibility sa panahon ng milyun-milyong rotational cycle nang walang crack o permanenteng deformation. Ang pakikipag-ugnayan sa pagitan ng materyal ng hub at materyal ng spider ay nakakaimpluwensya rin sa pangkalahatang kahusayan ng pagkabit. Ang mga metal na panga ay dapat na may makinis at tumpak na mga contact surface upang ang elemento ng spider ay maaaring mag-compress nang pantay-pantay sa panahon ng torque transmission. Sa pamamagitan ng na-optimize na mga kumbinasyon ng materyal, tinitiyak ng Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. na ang aming mga plum na hugis na elastic coupling ay naghahatid ng performance na maihahambing sa mataas na kalidad na Jaw Coupling at Spider Coupling system na malawakang ginagamit sa industriyal na power transmission. Ang balanseng disenyo ng materyal na ito ay nagbibigay-daan sa aming mga coupling na gumana nang mapagkakatiwalaan sa mga demanding na kapaligiran tulad ng mga kagamitan sa pagmimina, metalurhiko na makinarya, mga lifting system, at mga pasilidad sa paggamot ng tubig.

Ang isang makabuluhang structural na katangian ng isang plum shaped elastic coupling ay ang kakayahang tumanggap ng shaft misalignment habang pinapanatili ang mahusay na torque transmission. Sa panahon ng pag-install ng makinarya o pangmatagalang operasyon, ang perpektong pagkakahanay sa pagitan ng mga konektadong shaft ay bihirang pinapanatili. Ang thermal expansion, mechanical vibration, at structural movement ay maaaring lumikha ng angular, parallel, o axial misalignment. Ang nababanat na elemento ng spider sa loob ng coupling ay nagbabayad para sa mga paglihis na ito nang hindi naglilipat ng labis na diin sa mga shaft o bearings. Ang functional na konsepto na ito ay sumasalamin sa operating behavior ng isang Jaw Coupling at Spider Coupling, kung saan ang elastomer spider ay bumabaluktot sa pagitan ng mga metal na panga. Ang hugis ng plum na disenyo ay nagbibigay-daan sa kinokontrol na deformation sa ilalim ng pagkarga, na nagbibigay-daan sa coupling na sumipsip ng alignment deviations habang patuloy na nagpapadala ng rotational motion nang maayos. Ang maraming lobe ng spider ay namamahagi ng torsional stress sa ilang mga contact point, na pumipigil sa localized na pagkapagod.

Angular misalignment ay nangyayari kapag ang dalawang shaft ay nagsalubong sa isang bahagyang anggulo sa halip na bumubuo ng isang tuwid na linya. Sa sitwasyong ito, ang elemento ng spider ay nabaluktot sa gilid habang ang mga hub ay umiikot, na pumipigil sa baluktot na stress mula sa pag-abot sa mga shaft. Ang parallel misalignment ay nangyayari kapag ang mga shaft ay nananatiling parallel ngunit lumilipat sa gilid. Ang elastic na gagamba ay sumisipsip ng displacement na ito sa pamamagitan ng compression at expansion sa loob ng mga puwang ng panga. Axial misalignment, na maaaring mangyari dahil sa thermal growth sa mahabang shaft system, ay tinatanggap din sa pamamagitan ng bahagyang compression ng elastomer insert. Gumagamit ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ng finite element analysis at rotational testing equipment para suriin ang misalignment tolerance sa aming mga coupling. Sinusukat ng mga pagsubok na ito ang torsional stiffness, angular flexibility, at mga antas ng vibration sa ilalim ng simulate na mga kondisyon ng operating. Inaayos ng aming team ng engineering ang geometry ng spider at katigasan ng materyal upang ma-optimize ang flexibility habang pinapanatili ang kapasidad ng torque. Sa pamamagitan ng diskarteng ito sa disenyo, ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay gumagawa ng mga plum na hugis na elastic coupling na nagbibigay ng maaasahang kompensasyon sa misalignment na katulad ng mga advanced na Jaw Coupling at Spider Coupling system na ginagamit sa modernong kagamitang pang-industriya.

Ang mga makinang pang-industriya ay madalas na gumagana sa ilalim ng pabagu-bagong kondisyon ng pagkarga, lalo na sa mga kagamitan tulad ng mga conveyor, crusher, pump, at crane. Ang mga makinang ito ay nakakaranas ng mga torque spike sa panahon ng start-up, pagpepreno, o biglaang pagbabago sa pagkarga. Ang plum shaped elastic coupling ay sumisipsip ng mga shocks na ito sa pamamagitan ng elastic deformation ng spider insert, na gumagana bilang torsional buffer sa pagitan ng dalawang hub. Ang elemento ng spider ay bahagyang pumipilit kapag biglang tumaas ang torque, na nag-iimbak ng mekanikal na enerhiya sa loob ng materyal na elastomer. Habang nagpapatatag ang pagkarga, unti-unting bumabalik ang materyal sa orihinal nitong hugis, na naglalabas ng nakaimbak na enerhiya sa isang kontroladong paraan. Binabawasan ng prosesong ito ang biglaang mekanikal na stress at pinapakinis ang proseso ng paghahatid ng kuryente. Ang parehong prinsipyo ay malawakang ginagamit sa mga disenyo ng Jaw Coupling at Spider Coupling, kung saan ang elemento ng spider ay nagsisilbing damping interface sa pagitan ng mga metal hub.

Ang multi-lobed plum na hugis ay nagpapabuti sa pagsipsip ng vibration sa pamamagitan ng pamamahagi ng mga puwersa ng compressive nang pantay-pantay sa buong insert. Sa halip na tumutok ng puwersa sa isang solong ibabaw, ang bawat umbok ay nakikilahok sa pagsipsip ng mga torsional fluctuation. Binabawasan ng disenyong ito ang amplitude ng vibration at nililimitahan ang ingay na nabuo sa pamamagitan ng umiikot na makinarya. Sinusuri ng Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ang damping performance gamit ang dynamic testing equipment na sumusukat sa mga antas ng vibration, torque fluctuation response, at rotational stability. Sinusuri ng aming mga inhinyero kung paano nakakaimpluwensya ang iba't ibang antas ng katigasan ng elastomer sa pagbawas ng vibration at kahusayan sa paghahatid ng torque. Ang mga resulta ng mga pagsubok na ito ay gumagabay sa disenyo ng mga pagsingit ng gagamba na angkop para sa iba't ibang industriya. Halimbawa, ang mga malalambot na elastomer ay nagbibigay ng mas mataas na kapasidad ng damping para sa mga pump at compressor, habang ang mas matigas na materyales ay nagbibigay ng mas malaking kapasidad ng torque para sa heavy-duty na makinarya sa pagmimina. Sa pamamagitan ng pagsasama-sama ng na-optimize na geometry ng spider na may matibay na konstruksyon ng hub, ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay bumubuo ng mga plum na hugis na elastic coupling na epektibong gumaganap sa mga demanding na kapaligirang pang-industriya habang nagbabahagi ng parehong mga mekanikal na bentahe na makikita sa mga advanced na Jaw Coupling at Spider Coupling na solusyon.

Ang structural na disenyo ng plum shaped elastic coupling ay nagbibigay-daan sa modular configuration, na nagbibigay-daan sa coupling na umangkop sa iba't ibang laki ng makinarya at mga kinakailangan sa pagpapatakbo. Ang coupling ay binubuo ng dalawang hub at isang naaalis na spider insert, na ginagawang diretso ang pagpapanatili at pagpapalit. Ang modular na konsepto na ito ay katulad ng istraktura ng isang Jaw Coupling o Spider Coupling, kung saan ang elemento ng elastomer ay maaaring palitan nang hiwalay sa mga metal hub. Ang iba't ibang mga sistema ng makinarya ay nangangailangan ng iba't ibang mga kapasidad ng torque at diameter ng baras. Ang modular coupling na disenyo ay nagbibigay-daan sa mga inhinyero na pumili ng mga naaangkop na laki ng hub habang pumipili ng mga elastomer spider na may iba't ibang antas ng katigasan. Pinapasimple ng flexibility na ito ang pagsasama ng kagamitan at tinitiyak ang pare-parehong performance sa iba't ibang application. Ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay gumagawa ng malawak na hanay ng mga laki ng coupling upang suportahan ang magkakaibang industriya. Sinusuportahan din ng aming modular na diskarte ang mga customized na configuration para sa hindi karaniwang kagamitan. Maaaring baguhin ng mga inhinyero ang mga sukat ng hub bore, profile ng keyway, at tigas ng spider upang tumugma sa mga partikular na kundisyon sa pagpapatakbo.

Ang kahusayan sa pagpapanatili ay nagpapabuti din sa pamamagitan ng modular na disenyo. Kapag ang elemento ng spider ay nakaranas ng pagkasira pagkatapos ng pangmatagalang operasyon, maaaring tanggalin ng mga technician ang lumang insert at mag-install ng bago nang hindi binubuwag ang buong sistema ng drive. Binabawasan nito ang downtime at pinapasimple ang mga pamamaraan ng pagpapanatili. Sa pamamagitan ng mga scalable na prinsipyo sa disenyo, tinitiyak ng Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. na ang aming mga plum shaped elastic couplings ay nananatiling tugma sa malawak na hanay ng pang-industriyang makinarya habang pinapanatili ang operational flexibility na karaniwang nauugnay sa mga high-performance na Jaw Coupling at Spider Coupling assemblies.

Ang mga tumpak na proseso ng pagmamanupaktura ay may mahalagang papel sa pagganap ng istruktura ng isang hugis ng plum na nababanat na pagkabit. Ang mga hub ay dapat na makina na may mataas na dimensional na katumpakan upang mapanatili ang pagkakahanay sa pagitan ng mga konektadong shaft. Ang anumang kawalan ng timbang o eccentricity ay maaaring humantong sa panginginig ng boses, hindi pantay na compression ng spider, at pinababang tagal ng operasyon. Ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay nagpapatakbo ng mga advanced na pasilidad sa produksyon na kinabibilangan ng mga mabibigat na workshop at precision workshop na nilagyan ng mga CNC machining center. Ang mga pasilidad na ito ay nagbibigay-daan sa amin na makagawa ng mga coupling hub na may mga tumpak na tolerance at makinis na mga finish ng ibabaw. Sa panahon ng pagmamanupaktura, ang mga hub bores ay ginagawang makina upang tumugma sa mga sukat ng baras nang tumpak, na tinitiyak ang wastong pagkakasya at torque transmission. Ang mga profile ng panga ay maingat ding ginagawang makina upang ang pagpasok ng gagamba ay nakakaugnay sa bawat ibabaw nang pantay-pantay habang umiikot. Ang antas ng katumpakan na ito ay mahalaga din sa pagmamanupaktura ng Jaw Coupling at Spider Coupling, kung saan ang mga hindi pantay na ibabaw ay maaaring magdulot ng napaaga na pagkasira ng elastomer.

Ang mga pamamaraan ng pagpupulong ay maingat na kinokontrol upang matiyak ang tamang pag-install ng spider insert at secure na pagkakabit ng mga hub sa mga shaft. Kinukumpirma ng alignment verification at dynamic na pagbabalanse na ang pinagsama-samang coupling ay umiikot nang maayos nang walang labis na vibration. Sa pamamagitan ng mahigpit na mga hakbang sa pagkontrol sa kalidad, ang Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ay nagpapanatili ng pare-parehong mga pamantayan sa produksyon. Tinitiyak nito na ang aming mga hugis plum na elastic coupling ay naghahatid ng matatag na performance na maihahambing sa maaasahang Jaw Coupling at Spider Coupling na mga produkto na ginagamit sa mabibigat na industriyang transmission system.
