MCS type plum shaped elastic coupling (Q/YM 35014X-2018)

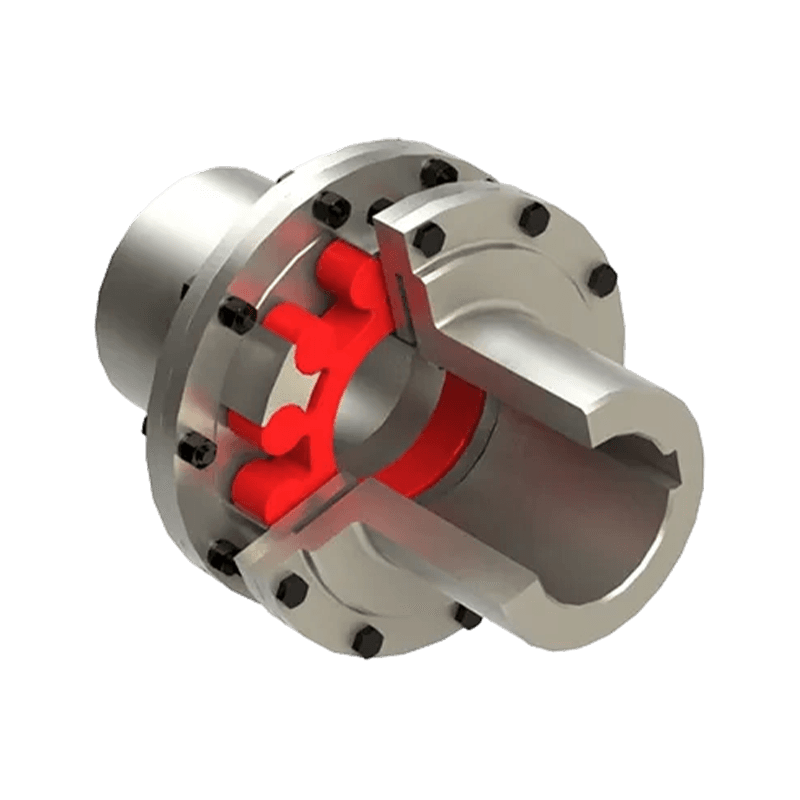

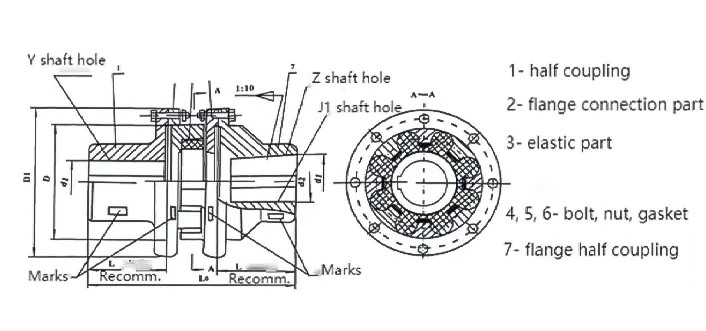

MCS type plum blossom shaped elastic coupling (sumusunod sa Q/YM 35014X-2018 standard) nagtatampok ng double flange structure, higit sa lahat ay binubuo ng dalawang flange half coupling na may nakausli na claws, flange connector, plum blossom shaped elastic elements, at magkatugmang bolts, nuts, at washers. Ang pangunahing bentahe nito ay nakasalalay sa katotohanan na ang parehong mga dulo ay nilagyan ng mga flanges, na maaaring direktang pinagsama sa mga flanges o mga ibabaw ng pag-install ng iba pang kagamitan sa pamamagitan ng mga bolted na koneksyon. Ang disenyo na ito ay hindi lamang makabuluhang pinahuhusay ang kaginhawahan at katatagan ng pag-install, ngunit tinitiyak din ang mataas na coaxiality sa pagitan ng pagkabit at ng kagamitan sa pamamagitan ng pisikal na istraktura. Bilang isang high-performance flexible transmission component, gumagamit ito ng plum blossom elastic na elemento na inilagay sa pagitan ng convex claws upang makamit ang axial connection habang tinitiyak ang flexible at maaasahang power transmission.

Sa mga tuntunin ng performance at application adaptability, ang coupling na ito ay may malakas na multi-directional displacement compensation capability, na maaaring awtomatikong makabawi para sa radial, angular, at axial offsets sa pagitan ng shaft system sa pamamagitan ng physical deformation ng elastic elements, at ang transmission efficiency ay maaaring umabot ng higit sa 99%. Ang napakahusay na katangian ng elastic buffering nito ay maaaring epektibong sumipsip ng mga vibrations at epekto sa panahon ng operasyon, bawasan ang mekanikal na ingay, at pahabain ang buhay ng kagamitan. Kasabay nito, ang mahusay na pagganap ng pagkakabukod ng kuryente nito ay epektibong umiiwas sa epekto ng electromagnetic interference sa pagpapatakbo ng system. Ang serye ng MCS ay angkop para sa mga nagtatrabaho na kapaligiran mula -35 ℃ hanggang 80 ℃, na may nominal na hanay ng torque na sumasaklaw sa 28 N · m hanggang 14000 N · m, isang maximum na pinapayagang bilis na 8500 r/min, at tugma sa iba't ibang diameter ng shaft hole mula 12mm hanggang 160mm. Sa mga katangian ng walang lubrication, mababang maintenance, at suporta para sa madalas na pagsisimula at forward at reverse rotation, ang produktong ito ay malawakang ginagamit sa mabibigat na industriyang larangan tulad ng metalurhiya, pagmimina, pag-iingat ng tubig, pag-aangat at transportasyon, at mga makinarya sa paggawa ng papel na nangangailangan ng napakataas na pagiging maaasahan.
