MCL-I type na plus-shaped na elastic coupling (Q/YM 35015X-2018)

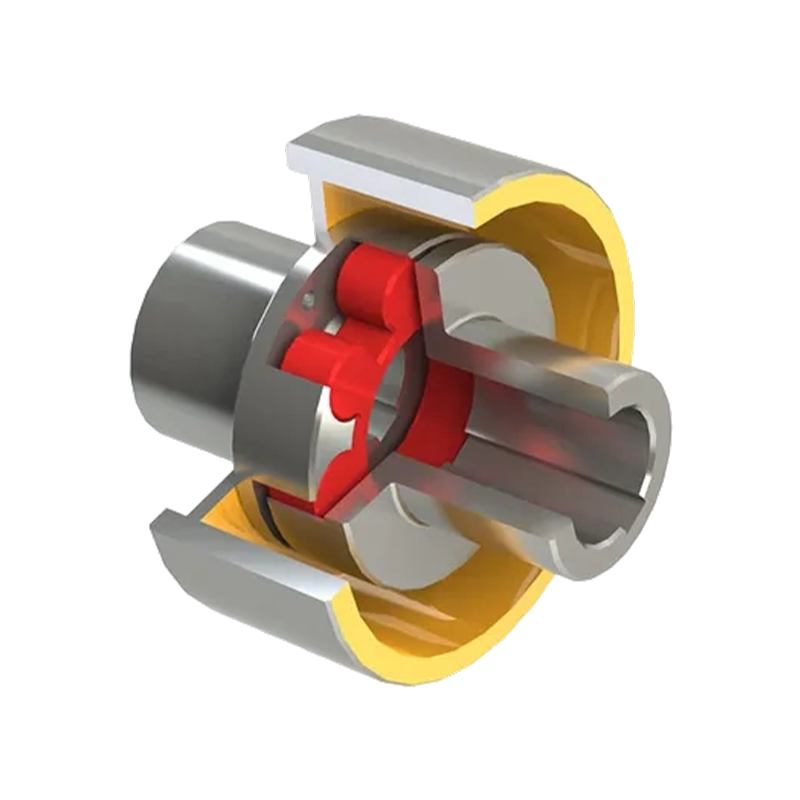

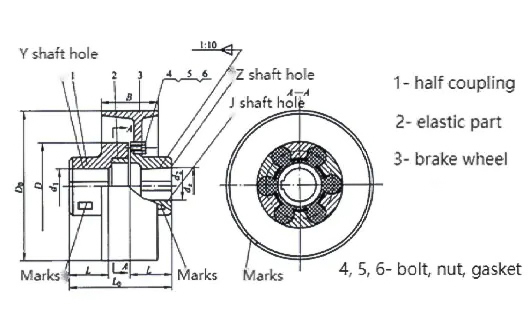

MCL-I plum blossom shaped elastic coupling (sumusunod sa mga pamantayan ng Q/YM 35015X-2018 at GB/T 5272-2002) ay isang precision mechanical component na lubos na nagsasama ng power transmission, braking function, at overload buffering. Ang pinaka-kilalang teknikal na tampok nito ay ang pag-install ng mga split brake wheels (uri ng LMZ-I). Ang disenyong ito ay nagbibigay-daan sa coupling na magpadala ng torque sa pamamagitan ng radial compression engagement sa pagitan ng claw half coupling at isang plum shaped elastic element (gawa sa polyurethane o cast nylon material), habang ginagamit ang pinagsamang mga gulong ng preno kasabay ng mga panlabas na preno upang makamit ang mabilis na pagsara o tumpak na pagpoposisyon ng kagamitan. Bilang isang tipikal na produkto ng split structure, hindi lamang ito ay may mahusay na kakayahan sa kompensasyon ng displacement at pagganap ng shock absorption, ngunit mahusay din itong gumaganap sa kaginhawaan ng pagpapanatili.

Sa mga tuntunin ng teknikal na mga detalye, ang nominal na torque span ng serye ng MCL-I ay umaabot mula 355 N · m hanggang 14000 N · m, na may maximum na pinapayagang bilis na 4750 r/min, at maaaring umangkop sa iba't ibang diameter ng shaft hole mula 25mm hanggang 160mm. Gamit ang "transmission braking" composite logic na ito, ang produktong ito ay malawakang ginagamit sa mabibigat na industriyal na larangan tulad ng metalurgical equipment, lifting at transportasyon, mining machinery, at port facility na nangangailangan ng napakataas na kaligtasan sa pagpreno.
