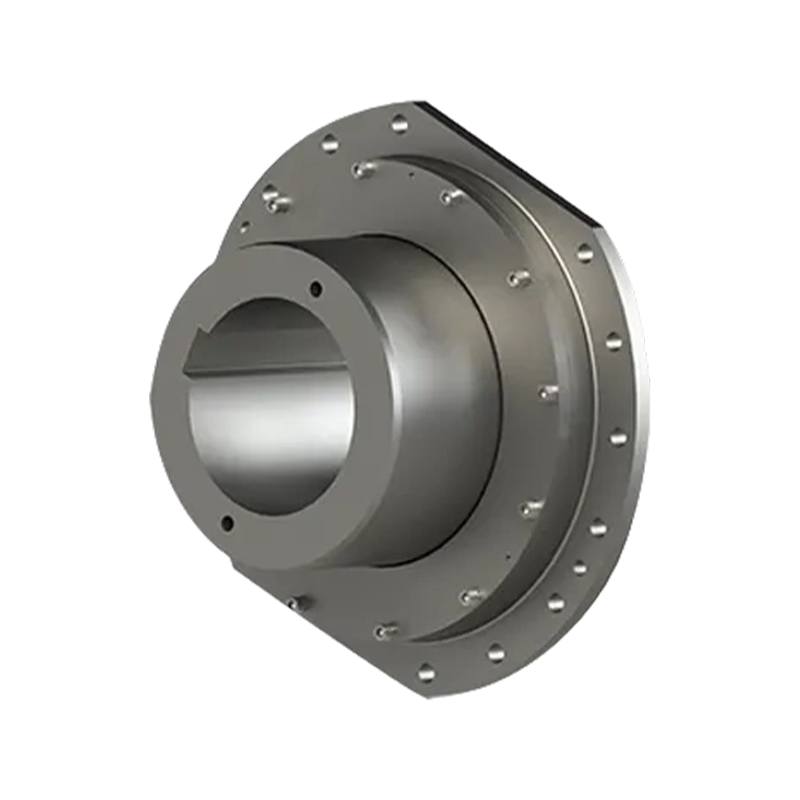

QGC type involute spline coupling spherical roller coupling(Q/YJ16029X-2018)

Ang uri ng QGC ay involute spline spherical roller coupling (sumusunod sa Q/YJ16029X-2018 standard) pinagsasama ang mga spherical roller na may involute splines at malawakang ginagamit sa mga crane, metalurgical, mining, at port equipment para sa pagkonekta ng mga drum at reducer. Ang pagkabit na ito ay nagpapakita ng mahusay na kapasidad na nagdadala ng pagkarga, na may nominal na hanay ng torque na 4 kN·m hanggang 900 kN·m at isang pinahihintulutang puwersa ng radial na 16.5 kN hanggang 520 kN. Kung ikukumpara sa mga tradisyunal na gear coupling, ang kapasidad na nagdadala ng pagkarga nito ay tumataas ng humigit-kumulang 30%, na madaling mahawakan ang madalas na pagsisimula at mga kondisyon ng epekto. Salamat sa spherical contact sa pagitan ng mga roller at mga bores, nagtataglay ito ng angular displacement compensation capability na hanggang 1.5°, na epektibong nagbabayad para sa mga error sa pag-install at frame deformation, na kumikilos bilang self-aligning element, at sa gayon ay makabuluhang binabawasan ang karagdagang bending moment sa reducer output shaft at pinapaliit ang mga panganib sa shaft fatigue. Bilang karagdagan, ang produkto ay may compact na istraktura, makinis na paghahatid, mababang ingay, at nilagyan ng anti-detachment na istraktura, sealing system at wear indicator. Habang tinitiyak ang kaligtasan ng heavy-duty transmission, lubos nitong pinapadali ang pagsubaybay sa kondisyon at pag-disassembly at pagpapanatili ng mga piyesa, na ginagawa itong perpektong pagpipilian para sa mabibigat na kagamitan upang makamit ang compact na layout at mahusay na operasyon.
