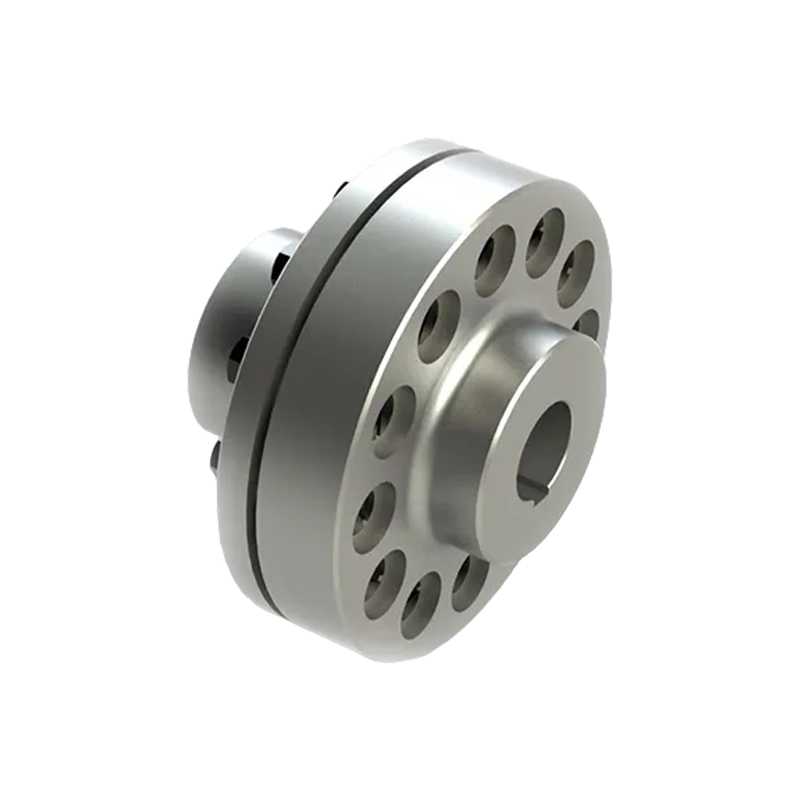

TC type elastic sleeve pin coupling (Q/YZ 320033-2018)
TC type elastic sleeve column pin coupling (Q/YZ 320033-2018) ay isang high-performance flexible component na gumagamit ng elastic sleeve deformation para makamit ang power transmission. Ang pangunahing bentahe nito ay nakasalalay sa tumpak na disenyo ng agwat sa pagitan ng panlabas na bilog ng nababanat na manggas at ng flange hole, na nagbibigay sa pagkabit ng mahusay na kakayahan sa kompensasyon sa pag-alis, na epektibong binabalanse ang kamag-anak na offset sa pagitan ng dalawang shaft at sumisipsip ng epekto ng pagkarga sa panahon ng operasyon. Ito ay may mahusay na kakayahang umangkop sa kapaligiran at maaaring mapanatili ang matatag na pisikal na pagganap sa isang malawak na hanay ng temperatura na -30 ℃ hanggang 80 ℃. Ang istraktura nito ay simple, maaasahan, at hindi nangangailangan ng pagpapadulas, na ginagawa itong isang perpektong pagpipilian para sa pagkamit ng shock absorption at pagbabawas ng ingay sa maliit at katamtamang laki ng torque transmission system.
- Mga Parameter ng Produkto
- Magpadala ng Mensahe
MGA TEKNIKAL NA PARAMETER

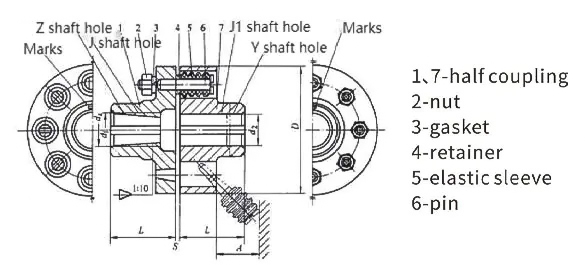

Mga pangunahing parameter at pangunahing dimensyon ng TC type elastic sleeve pin coupling
| Modelo | Nominal Torque T n /N·m | Pinahihintulutan Bilis [n]/r.min⁻¹ | Shaft Bore diameter d₁, d₂, d z | L | D | S | A | Ang misa m/kg | Ang misa Sandali ng Inertia I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100,110 | |||||||||
| TC12 | 12500 | 1450 | 100,110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160,170 |
