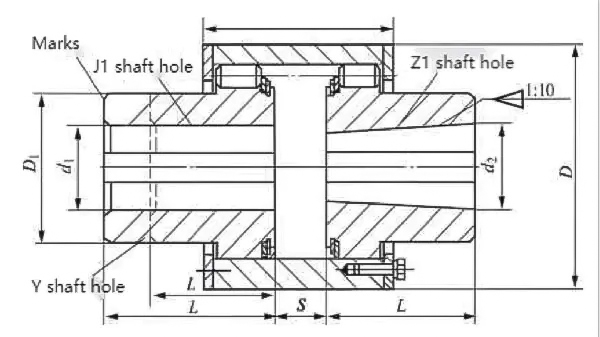

ZCD type conical shaft hole elastic pin gear coupling(Q/YZ33007X-2018)

ZCD type conical shaft hole elastic pin gear coupling Core Feature

1. Napakahusay na magkasya sa butas ng kono: Ang isang dulo ay isang conical shaft hole, na hinihigpitan ng conical na ibabaw, na nakakamit ng mataas na katumpakan ng pagkakahanay at maginhawang pag-install at pag-disassembly. Ito ay angkop para sa direktang koneksyon sa conical output shaft ng motor/gear reducer, na tinitiyak ang matatag at maaasahang torque transmission.

2. Heavy-duty at mahusay na torque transmission： Malawak ang nominal torque range (hanggang ilang daang libong N·m), na may mas maliit na diameter ng pagliko, mas maliit na volume, at mas magaan na timbang sa ilalim ng parehong torque, na maaaring bahagyang palitan ang tooth-type coupling.

3. Tatlong-dimensional na kakayahan sa kompensasyon: Ang nababanat na pin at ang uka ng ngipin ay maaaring magbayad para sa axial (mga 1.5~2.5mm), radial (mga 0.3~0.6mm), at angular (mga 0.5°) na deviations, na umaangkop sa mga error sa pag-install at mga deformation sa kondisyon ng pagtatrabaho.

4. Walang maintenance at mababang ingay： Ang nylon pin ay self-lubricating, hindi nangangailangan ng karagdagang lubrication, at malinis at environment friendly; ang istraktura ay simple, at ang pin ay maaaring palitan sa pamamagitan ng pag-alis ng guard plate, na may mababang gastos sa pagpapanatili.

5. Simpleng istraktura at madaling paggawa: Ilang bahagi, walang kinakailangang pagproseso ng gear na may mataas na katumpakan, maikling ikot ng pagmamanupaktura, at mas mababang gastos.

6. Mga kondisyon at limitasyon sa pagtatrabaho: Ang saklaw ng temperatura sa pagtatrabaho ay -20 ℃ hanggang 70 ℃, na angkop para sa pangkalahatang makinarya na may katamtaman hanggang mabibigat na karga at madalas na pagtigil sa pagsisimula; ang panginginig ng boses at pagbabawas ng ingay ay karaniwan, hindi angkop para sa mga okasyong may mahigpit na pangangailangan para sa vibration/noise control, mataas na bilis, o matinding temperatura.

7. Proteksyon sa sobrang karga: Kapag na-overload, ang elastic pin ay maaaring mag-deform o masira upang protektahan ang mga pangunahing bahagi ng transmission (tulad ng motor, reducer).
Buod

Gamit ang conical shaft hole, nakakamit ang high-precision alignment at maginhawang assembly/disassembly. Nagtatampok din ito ng heavy-load na transmission at torsion, pati na rin ang three-element compensation. Ito ay walang lubrication at madaling mapanatili, na ginagawa itong isang cost-effective na pagpipilian para sa medium at heavy-duty na conical shaft extension system.
