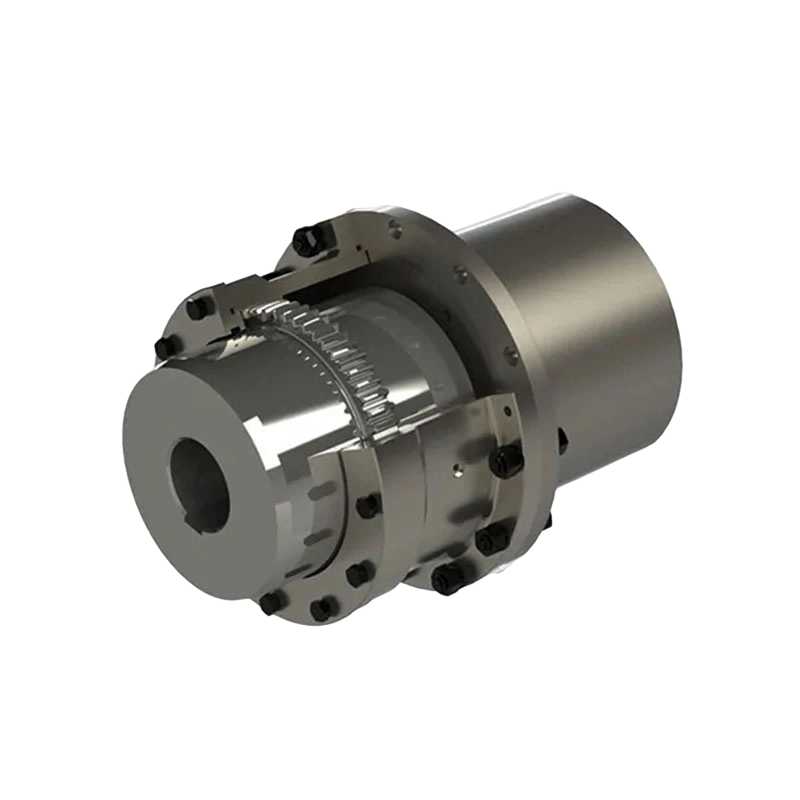

Nakakonekta ang GAZ sa intermediate shaft drum gear coupling(Q/YG 12007X-2018)

Pangkalahatang-ideya ng Produkto at Pangunahing Kahulugan:
Ang GAZ Series Intermediate Shaft Drum-Gear Coupling ay isang malawakang ginagamit na flexible transmission component, partikular na idinisenyo upang ikonekta ang pagmamaneho at driven na mga dulo sa pamamagitan ng isang intermediate shaft. Ang pangunahing pag-andar nito ay upang makamit ang maayos na daloy ng kuryente sa pamamagitan ng tumpak na pag-meshing ng mga istruktura ng gear, na nagsisilbing isang kritikal na link para sa pagtiyak ng mahusay na operasyon sa iba't ibang mga sistema ng transmission, tulad ng mga powertrain ng sasakyan o heavy-duty na machinery drive chain.

Natitirang Structural Design at Proseso ng Paggawa:

1. Intermediate Shaft Connection Design:

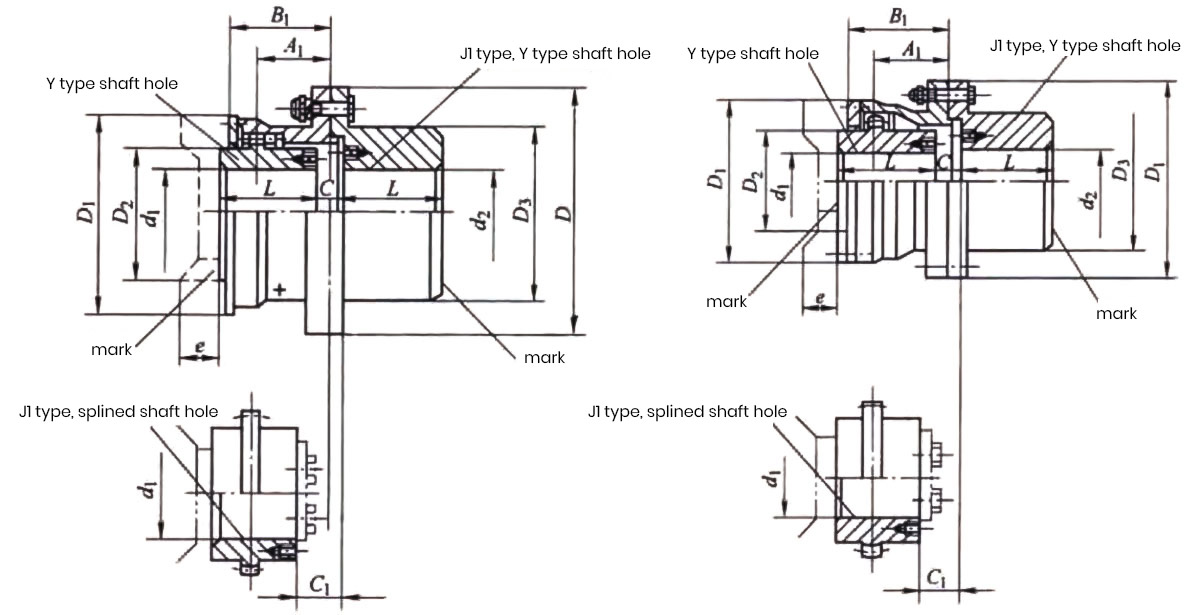

Ang produkto ay nagsasama ng isang intermediate shaft na koneksyon na maaaring epektibong tulay ang mga puwang sa pagitan ng mahabang shaft system. Depende sa mga kinakailangan sa pag-install, maraming mga modelo ang magagamit (hal., GAZ1-GAZ14 at GAZ15-GAZ30 ay nagtatampok ng iba't ibang mga structural na layout) upang ma-accommodate ang magkakaibang mga spatial na configuration.

2. Advanced na Drum-Gear Technology:
Gamit ang hugis-drum na gear meshing na teknolohiya, ang natatanging disenyo ng ngipin na ito ay nag-o-optimize ng contact stress, na naghahatid ng mataas na torque transmission habang makabuluhang binabawasan ang vibration at ingay sa panahon ng operasyon.

3. Pinagsamang Katumpakan at Durability:
Binuo mula sa mga materyales na may mataas na lakas na may precision machining, nag-aalok ang produkto ng mahusay na resistensya sa epekto at tibay, na may kakayahang makatiis sa mga variable load sa patuloy na operasyon.

Pangunahing Kalamangan sa Pagganap:

1. Comprehensive Displacement Compensation:
Salamat sa mga flexible na katangian ng drum gear, ang coupling na ito ay maaaring tumanggap ng angular, radial, at axial misalignment sa pagitan ng mga shaft, na epektibong binabawasan ang panloob na mekanikal na stress at pagpapahaba ng buhay ng serbisyo ng nauugnay na mga bearings.

2. Pambihirang Pag-angkop sa Pag-load:
Sa front-wheel man, rear-wheel, o all-wheel drive power system, ang GAZ coupling ay nagpapakita ng malakas na adaptability, na tinitiyak ang pare-parehong performance sa ilalim ng iba't ibang mga kondisyon ng operating.

3. Dali ng Pagpapanatili:
Ang modular construction nito ay nagbibigay-daan para sa intuitive integrated installation. Ang regular na inspeksyon at pagpapadulas (tandaan: ang mga malalaking modelo na may D₂ ≥ 465mm ay gumagamit ng mga espesyal na O-ring seal) ay maaaring makabuluhang palawigin ang mga agwat ng serbisyo at matiyak ang maaasahang operasyon.

Pangkalahatang-ideya ng Pangunahing Teknikal na Detalye:
Ang serye ng GAZ ay nag-aalok ng malawak na hanay ng mga pagtutukoy upang matugunan ang mga hinihingi mula sa magaan hanggang sa napakabigat na pang-industriyang aplikasyon:

1. Saklaw ng Torque:
Ang nominal torque (Tn) ay nagsisimula sa 800 N·m (GAZ1) hanggang 3,500,000 N·m (GAZ30).

2. Pinahusay na Paggamot:
Kapag ang mga ibabaw ng ngipin ng gear ay nitrided o pinatigas sa ibabaw, ang na-rate na torque ay maaaring tumaas ng isang factor na 1.3 sa itaas ng karaniwang mga pagtutukoy, na higit na nagpapahusay sa kapasidad ng pagkarga.

3. Bilis ng Pagganap:
Ang mas maliliit na modelo ay nagpapakita ng mahusay na high-speed na pagganap na may pinapayagang mga bilis na hanggang 7100 r/min, habang ang mas malalaking modelo ay na-optimize para sa high-power, low-speed na operasyon.

4. Dimensional Compatibility:
Sinusuportahan ang iba't ibang mga diameter ng shaft bore (d1, d2, dz) na may maximum na bore na 220 mm, na tugma sa karamihan sa mga karaniwang at hindi karaniwang laki ng shaft.

Mga Industriya ng Malawak na Aplikasyon:
Salamat sa maaasahang pagganap at mga bentahe sa istruktura, ang GAZ coupling ay naging isang ginustong pagpipilian sa maraming sektor ng industriya:

1. Mabibigat na Kagamitan:
Malawakang ginagamit sa mga kagamitang metalurhiko, makinarya sa pagmimina, at mga kagamitan sa pag-angat at transportasyon, na mahusay na nagpapadala ng core power.

2. Mga Port at Water Treatment:
Ginagamit sa mga makinarya sa paghawak ng port, kagamitan sa paggamot ng tubig, at makinarya sa paggawa ng papel, na nagbabayad para sa displacement upang matiyak ang pangmatagalang matatag na operasyon.

3. Transportasyon:
Bilang isang mahalagang bahagi ng mga sistema ng paghahatid ng sasakyan, kumokonekta ito sa pamamagitan ng isang intermediate shaft upang makamit ang tuluy-tuloy na paghahatid ng kuryente mula sa makina hanggang sa pinaandar na dulo.
