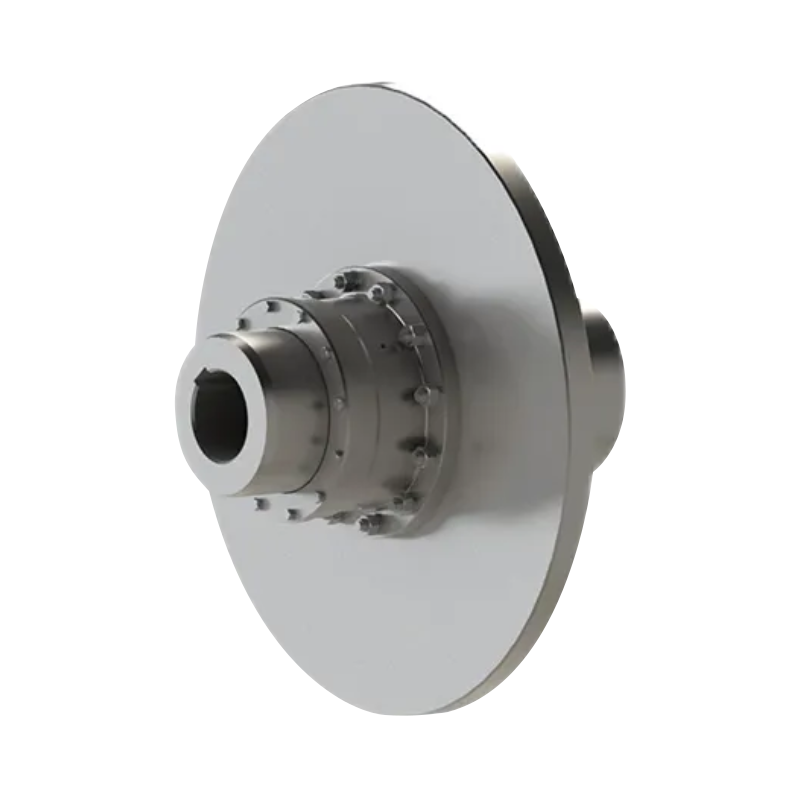

GAP Drum gear coupling na may brake disc (Q/YG 12008X-2018)

Pangunahing Disenyo at Mga Tampok na Istruktura:

1. Pinahusay na Kakayahang Kabayaran sa Misalignment:
Kung ikukumpara sa mga nakasanayang modelo, ang GAP coupling ay nagtatampok ng mas malawak na panloob na disenyo ng manggas ng gear. Ang espesyal na istrukturang geometriko na ito ay nagbibigay ng higit na mahusay na kakayahan sa kompensasyon ng axial displacement, na nagbibigay-daan sa coupling na gumanap nang mahusay kapag humahawak ng mga kumplikadong paglihis ng pagkakahanay.

2. Na-optimize na Istraktura ng Pamamahagi ng Pag-load:
Sa karaniwang mga pang-industriyang pagsasaayos, ang GAP coupling ay karaniwang ipinares sa GBZ at GAZ couplings, na may intermediate shaft na konektado sa panlabas na dulo ng manggas ng gear. Ang disc ng preno ay direktang naka-mount sa kalahating pagkabit, na nagpapahintulot sa pagkarga ng timbang at panginginig ng boses na nabuo sa panahon ng pagpepreno upang ganap na masipsip ng kalahating pagkabit. Ang disenyong ito ay makabuluhang nagpapabuti sa pagganap ng meshing ng mga koronang ngipin ng gear sa panahon ng pagpepreno at lubos na nagpapahaba ng buhay ng serbisyo ng buong sistema ng paghahatid.

3. Bidirectional Rotation Flexibility:
Sinusuportahan ng produkto ang parehong clockwise at counterclockwise na pag-ikot, na ginagawa itong lubos na angkop para sa hinihingi na mga kondisyon ng operating na kinasasangkutan ng madalas na pagsisimula, paghinto, at mga pagbabago sa direksyon.

Pangunahing Kalamangan sa Pagganap:

1. Natitirang Power Transmission Capacity:
Ang produkto ay sumasaklaw sa malawak na hanay ng torque, na may nominal na torque (Tn) na mga kapasidad mula 630 N·m hanggang 112,000 N·m.

2. Mahigpit na Pamantayan sa Kaligtasan:
Upang maiwasan ang mekanikal na pinsala, ang detalye ng disenyo ay nagsasaad na ang maximum braking torque (Tm) ay hindi dapat lumampas sa dalawang beses sa nominal torque (Tm ≤ 2Tn). Ang kinakailangang ito ay nagbibigay ng maaasahang margin ng kaligtasan para sa buong sistema ng paghahatid.

3. Mataas na Bilis na Pagganap:
Ang mas maliliit na modelo, gaya ng GAP1, ay nag-aalok ng pinahihintulutang bilis ng pag-ikot na hanggang 4,000 r/min habang pinapanatili ang mahusay na balanse sa pag-ikot at mababang antas ng panginginig ng boses kahit na sa ilalim ng mataas na bilis ng mga kondisyon ng operating.

4. Maintenance-Friendly na Disenyo:

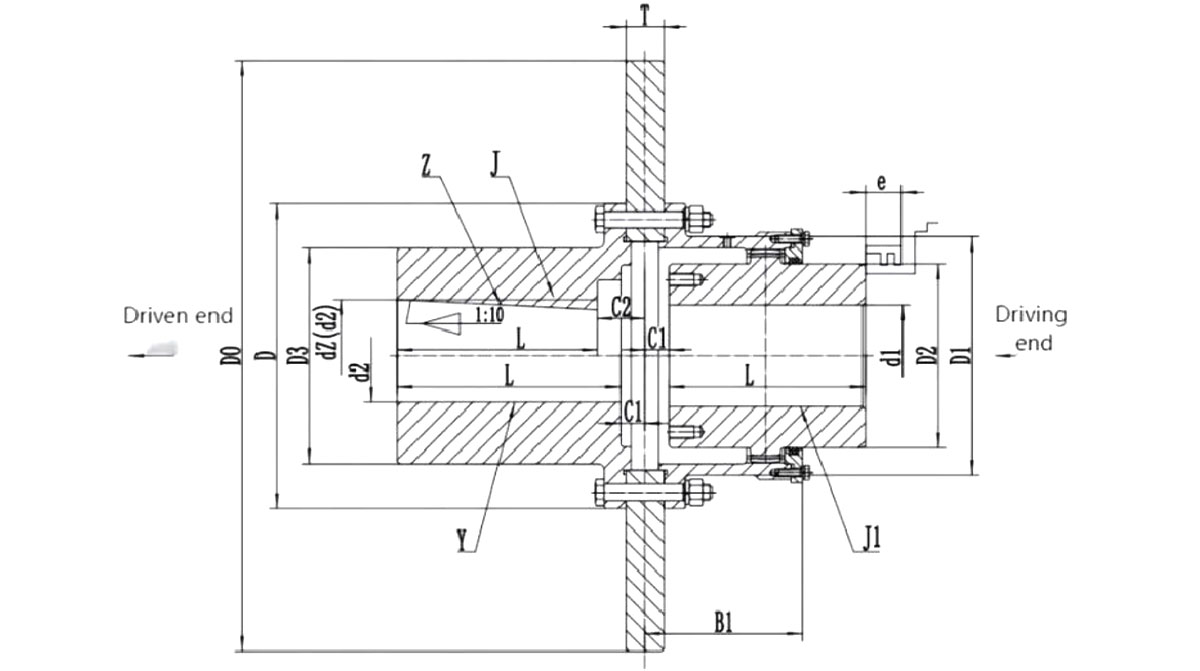

Ang isang nakatuong dimensyon na minarkahan bilang "e" ay tinukoy sa loob ng mga parameter ng istruktura upang magbigay ng kinakailangang clearance para sa pagpapalit ng seal. Ang disenyong ito na nakatuon sa gumagamit ay nagbibigay-daan sa mga tauhan ng pagpapanatili na magsagawa ng servicing at pagpapalit ng seal nang maginhawa nang hindi ganap na binubuwag ang system.

Pangkalahatang-ideya ng Teknikal na Pagtutukoy:
Available ang serye ng GAP sa maraming modelo mula sa GAP1 hanggang GAP14.

1. Bore Compatibility:
Sinusuportahan ang iba't ibang mga configuration ng shaft bore, kabilang ang Y-Y, J1-J1, at Z-Z na kumbinasyon, na nagbibigay ng flexibility para sa iba't ibang mga kinakailangan sa pag-install.

2. Mga Detalye ng Brake Disc:
Ang mga karaniwang brake disc diameters (D₀) ay mula 315 mm hanggang 1000 mm, na ginagawang compatible ang coupling sa iba't ibang uri ng mainstream disc brake system.

3. Kakayahang Mabigat na Tungkulin:
Ang maximum na diameter ng bore (dz) ay umabot sa 220 mm, na nagbibigay-daan sa coupling upang mapaunlakan ang mga power shaft system ng iba't ibang mabibigat na makinang pang-industriya.

Malawak na Saklaw ng mga Industrial Application:
Sa maaasahang pagsasama ng pagpepreno at mahusay na pagganap ng kompensasyon, ang GAP coupling ay naging isang ginustong solusyon sa maraming mabibigat na sektor ng industriya.

1. Lifting at Port Machinery:
Nagsisilbing isang kritikal na bahagi sa mga mekanismo ng pagtaas at paglalakbay, na tinitiyak ang tumpak na pagsisimula, paghinto, at pagpoposisyon ng mga mabibigat na karga.

2. Mga Kagamitang Metalurhiko at Pagmimina:
Pinapanatili ang katatagan ng mga sistema ng paghahatid ng kuryente sa ilalim ng matitinding kundisyon ng pagpapatakbo na nailalarawan sa pamamagitan ng mataas na temperatura at mabibigat na pagkarga ng epekto.

3. Water Treatment, Paper Manufacturing, at Conveyor System:
Nagbibigay ng matibay at maaasahang suporta sa paghahatid ng kuryente sa mga linya ng produksyon na nangangailangan ng mahabang koneksyon sa baras at madalas na pagpapatakbo ng pagpepreno.
