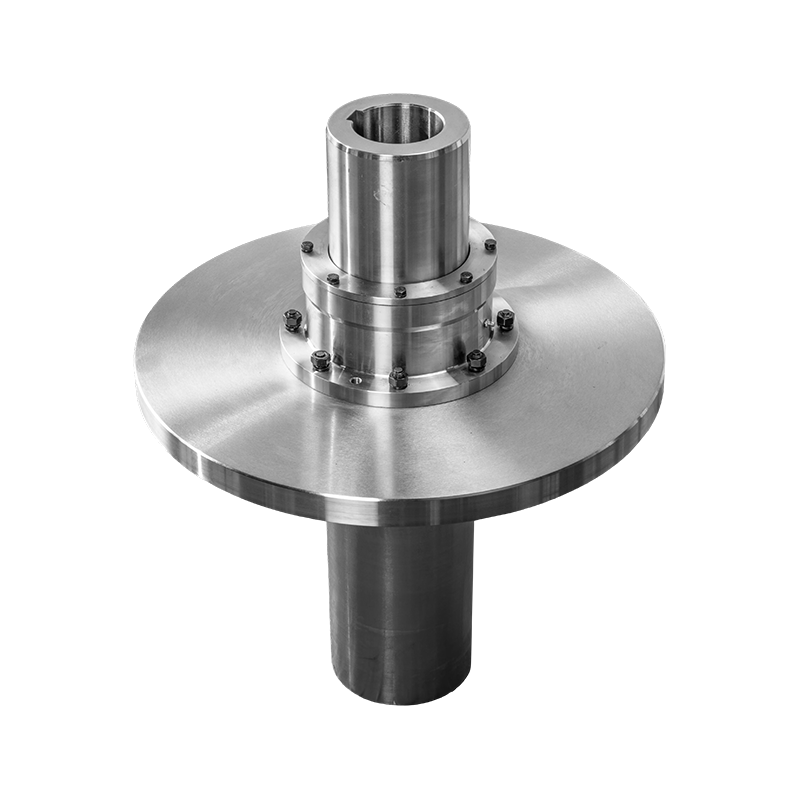

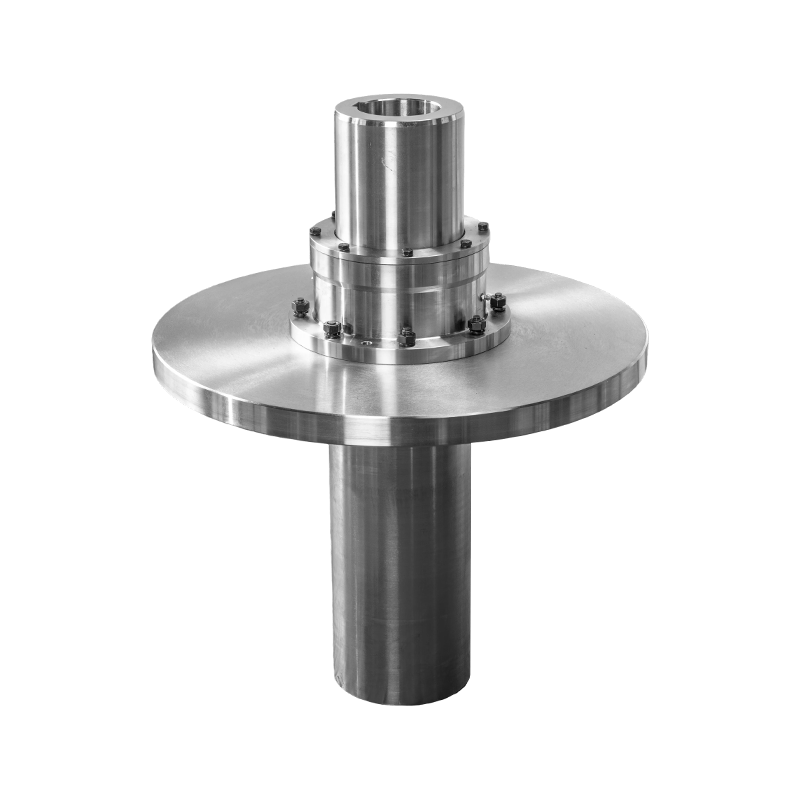

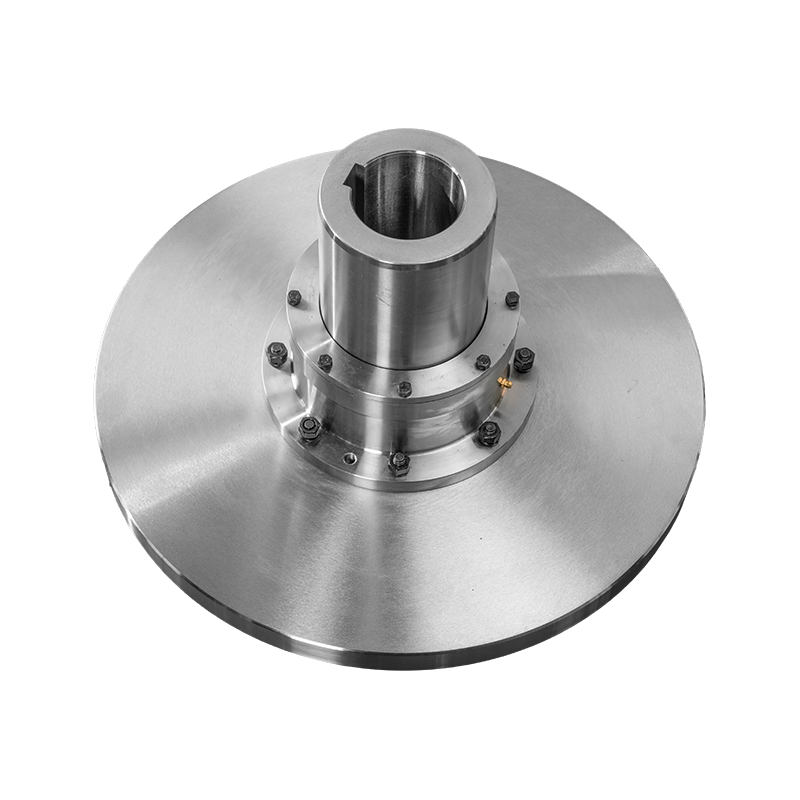

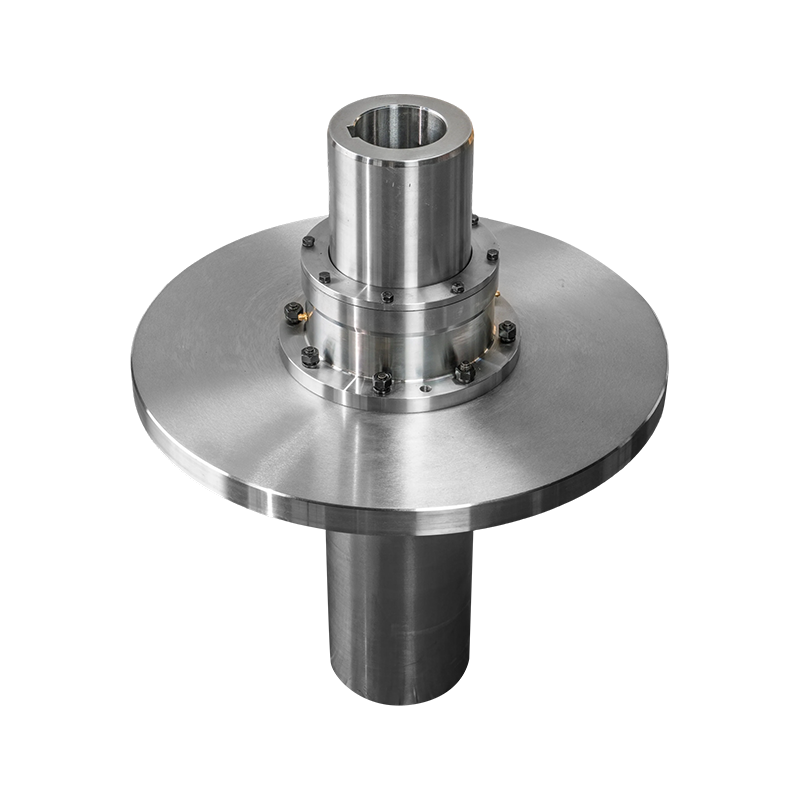

GCP Drum gear coupling na may brake disc(Q/YG 13012X-2018)

Pangkalahatang-ideya ng Produkto: Ang GCP type drum gear coupling na may brake disc (standard: Q/YG 13012X-2018) ay kumakatawan sa isang mataas na antas ng integration sa modernong power transmission technology. Pinagsasama nito ang heavy-duty na drum gear transmission technology sa disc braking functionality. Ang hybrid na disenyong ito ay hindi lamang nagsisiguro ng napakahusay na paghahatid ng kuryente ngunit nagbibigay din ng pinahusay na kaligtasan at tumpak na mga kakayahan sa paghinto ng emergency para sa mga kumplikadong sistema ng pang-industriya na kapangyarihan.

Mga Pangunahing Pag-andar at Kalamangan:

1. Dual Integration ng Transmission at Braking: Ang produktong ito ay nakakamit ng parehong power transmission at emergency braking function sa loob ng isang bahagi. Ang pinagsama-samang solusyon na ito ay makabuluhang na-optimize ang paggamit ng espasyo at pinapasimple ang pag-install sa iba't ibang mga setting ng industriya.

2. Superior Load at Torque Capacity: Nakikinabang sa mga likas na bentahe ng istraktura ng drum gear, ipinagmamalaki ng seryeng ito ang napakataas na density ng torque, na madaling nakakatugon sa mahigpit na mga kinakailangan ng mabibigat na makinarya na tumatakbo sa ilalim ng patuloy na mataas na pagkarga.

3. Precise Motion Control: Ang integrated brake disc ay nagbibigay-daan sa mga operator na tumpak na kontrolin ang rotational motion ng makinarya, na tinitiyak ang mabilis at ligtas na pagtugon mula sa power system, maging para sa mga pagsasaayos ng bilis sa panahon ng normal na operasyon o agarang pagpepreno sa mga emergency na sitwasyon.

4. Mataas na Pagiging Maaasahan sa Matitinding Kondisyon: Ang matibay na istraktura at mga de-kalidad na materyales ng buong makina ay partikular na idinisenyo para sa malupit na pang-industriyang kapaligiran. Tinitiyak ng tibay nito ang napakababang dalas ng pagpapanatili sa panahon ng pangmatagalang operasyon, na lubos na nagpapabuti sa oras ng paggana ng system at pangkalahatang produktibidad.

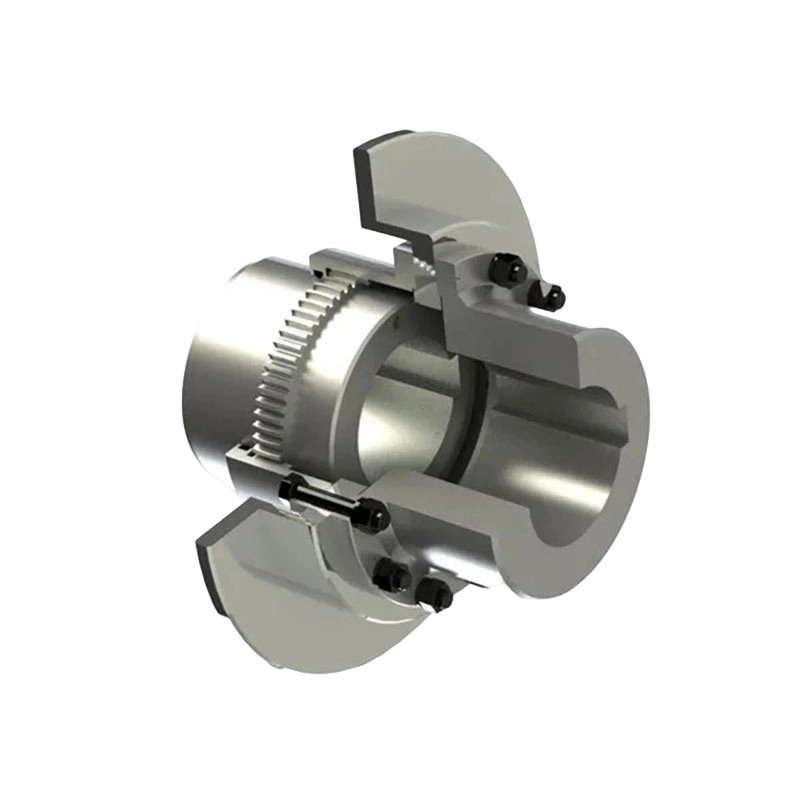

Prinsipyo ng Paggawa: Sa ilalim ng normal na mga kondisyon ng operating, ang coupling ay mahusay na nagpapadala ng torque sa pagitan ng dalawang shaft sa pamamagitan ng tumpak na drum-shaped gear meshing, na tinitiyak ang maayos na daloy ng kuryente. Kapag ang system ay nakatanggap ng stop command o pumasok sa isang emergency na estado, ang brake disc ay nakikialam, na bumubuo ng isang malakas na braking torque sa pamamagitan ng friction, na nagiging sanhi ng mga umiikot na bahagi upang mabilis na bumagal at sa isang kontroladong paraan hanggang sa sila ay ganap na huminto.

Pangunahing Teknikal na Detalye: Nag-aalok ang serye ng GCP ng iba't ibang modelo (GCP1 hanggang GCP14) upang matugunan ang magkakaibang mga kinakailangan sa torque:

1. Nominal Torque (T _n ): Sumasaklaw sa malawak na saklaw mula 800 N·m hanggang 180,000 N·m.

2. Pinahihintulutang Bilis ([n]): Hanggang 4000 r/min (depende sa modelo).

3. Mga Detalye ng Brake Disc (D ₀ ): Nag-aalok ng iba't ibang mga karaniwang diameter ng disc mula 315 mm hanggang 1000 mm.

4. Shaft Hole Fitting: Sinusuportahan ang iba't ibang uri ng koneksyon ng shaft hole tulad ng Y, J1, at Z1, na umaangkop sa malawak na hanay ng mga diameter ng shaft.

Mga Sitwasyon ng Application sa Industriya:

1. Heavy Industrial Machinery: Gaya ng mga crusher, malalaking mixer, at extruder, na nangangailangan ng maaasahang transmisyon at proteksyon sa kaligtasan ng emergency.

2. Mga Material Handling System: Ginagamit sa mga conveyor, winch, at crane para sa tumpak na kontrol sa pagkarga.

3. Kagamitan sa Pagmimina: Mahusay na gumaganap sa mga mining conveying system at makinarya sa paghuhukay sa matinding kapaligiran.

4. Marine Propulsion Systems: Ginagamit upang ikonekta ang mga makina at propeller shaft, pagsasama-sama ng mga emergency braking function upang mapahusay ang kakayahang umangkop sa pagpapatakbo at kaligtasan.

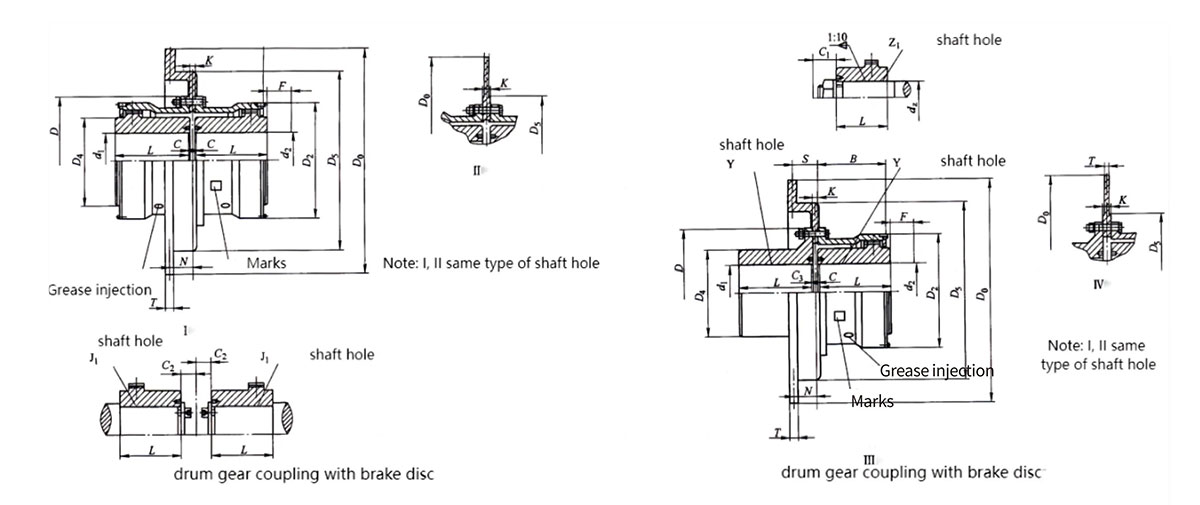

Mga Tampok ng Structural Design: Ang produktong ito ay gumagamit ng isang cartridge-type na brake disc na istraktura at nilagyan ng nakalaang oil injection port para sa madaling pagpapanatili ng lubrication nang hindi dini-disassemble ang pangunahing katawan. Ang kapal, offset, at mga sukat ng pag-install ng brake disc ay maingat na kinakalkula upang matiyak ang tumpak na pagtutugma sa iba't ibang modelo ng disc brakes.
