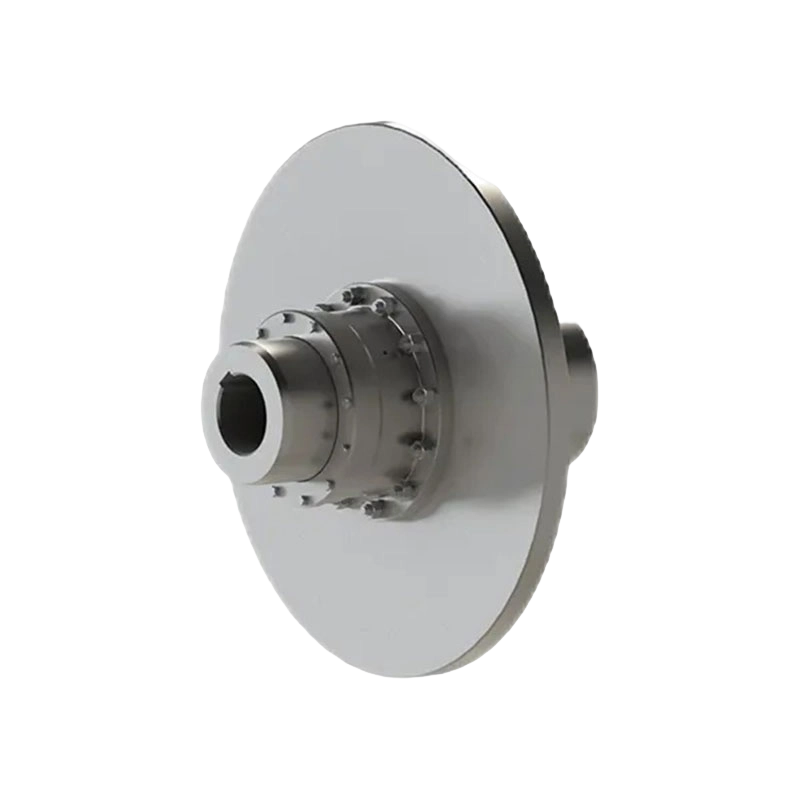

Uri ng GAPK na may disc drum gear coupling (Q/YG 12009X-2018)

Pangkalahatang-ideya ng Produkto: Ang GAPK type drum gear coupling na may brake disc (standard: Q/YG 12009X-2018) ay isang transmission device na partikular na idinisenyo para gamitin sa mga disc brake. Ang produktong ito ay sumusuporta sa bidirectional rotation, nakakatugon sa power transmission at mga kinakailangan sa pagpepreno sa ilalim ng kumplikadong mga kondisyon sa pagtatrabaho.

Mga Tampok na Pang-istruktura:

1. Dobleng drum gear na istraktura: Nagtataglay ng mahusay na kakayahan sa kompensasyon ng displacement, na epektibong nagbabayad para sa malaking axial misalignment.

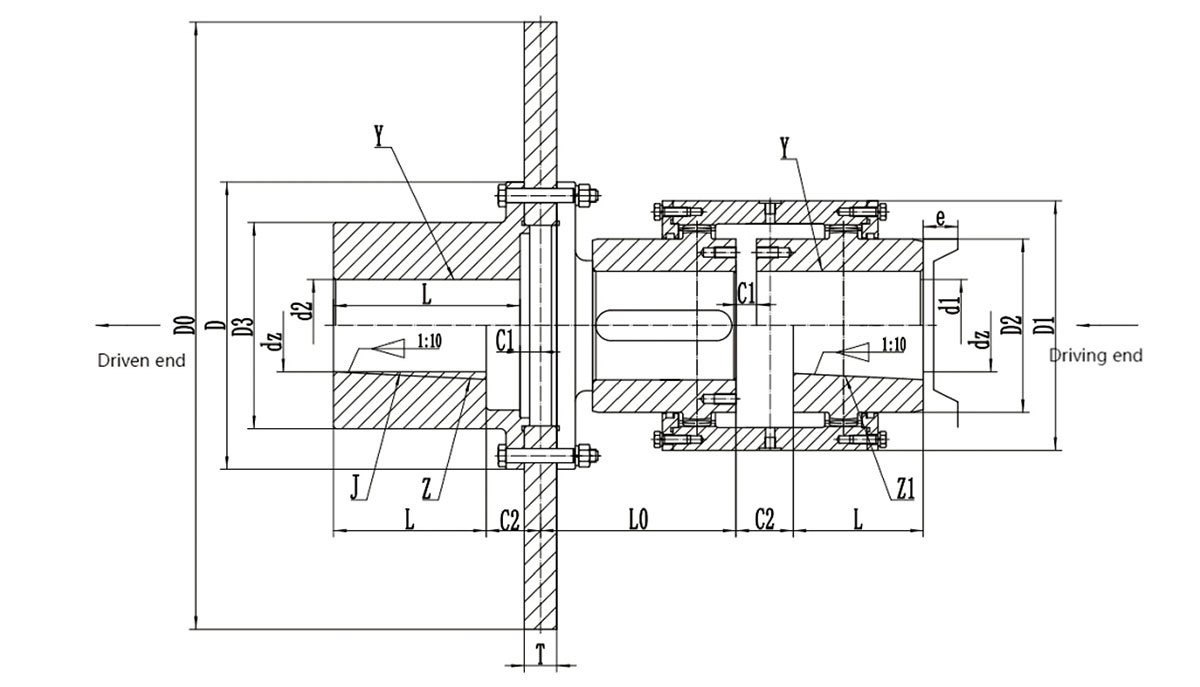

2. Na-optimize na pag-aayos ng brake disc: Ang brake disc ay naka-mount sa driven end ng coupling, na ang half-coupling ay ganap na dinadala ang bigat, gumaganang braking load, at vibration ng brake disc. Ang disenyo na ito ay makabuluhang nagpapabuti sa pagganap ng meshing ng mga drum gear sa panahon ng pagpepreno, na nagpapahusay sa katatagan ng sistema ng paghahatid.

3. Insert-mount na disenyo: Ang brake disc ay gumagamit ng insert-mount structure, na nagpapahintulot sa mga user na mabilis na palitan ang brake disc nang hindi binabaklas ang transmission equipment, na lubos na nakakabawas sa oras ng maintenance.

4. Compact na istraktura at heat dissipation: Ang pangkalahatang istrukturang disenyo ay scientifically compact, na nagbibigay ng mahusay na cooling at heat dissipation na kondisyon para sa brake disc, na tinitiyak ang maaasahang performance sa ilalim ng matagal na high-intensity operation.

Mga Pangunahing Kalamangan:

1. Mataas na Kaligtasan: Ang pinakamataas na braking torque ng coupling ay hindi limitado sa sarili nitong lakas ng istruktura, na tinitiyak ang ligtas at maaasahang pagganap.

2. Malakas na Kapasidad ng Pag-load: Partikular na angkop para sa mga heavy-duty na application na may madalas na pagbabago sa pagkarga, bilis, at direksyon.

3. Mga Versatile na Configuration: Nag-aalok ng iba't ibang kumbinasyon ng shaft hole (hal., Y-Y, J1-J1, Z-Z, Z1-Z1, atbp.) upang umangkop sa iba't ibang kinakailangan sa interface ng industriya.

Teknikal na Pagtutukoy:

1. Nominal Torque (T _n ): 630 N.m hanggang 112,000 N.m.

2. Pinahihintulutang Bilis (n): 1200 r/min hanggang 4000 r/min (depende sa partikular na modelo).

3. Maximum Braking Torque (T _m ): Hindi dapat lumampas sa dalawang beses ang nominal na torque (i.e., T _m ≤ 2T _n ).

4. Mga Laki: Sumasaklaw sa iba't ibang laki mula GAPK1 hanggang GAPK14, na nababagay sa malawak na hanay ng mga diameter ng butas ng baras.

Mga Lugar ng Application: Ang serye ng produktong ito ay malawakang ginagamit sa mga industriya ng mabibigat na makinarya na may napakataas na mga kinakailangan para sa katumpakan ng paghahatid at pagiging maaasahan ng pagpepreno, kabilang ang: Metallurgical at Mining Equipment; Lifting at Port Machinery; Water Conservancy at Papermaking Equipment.
