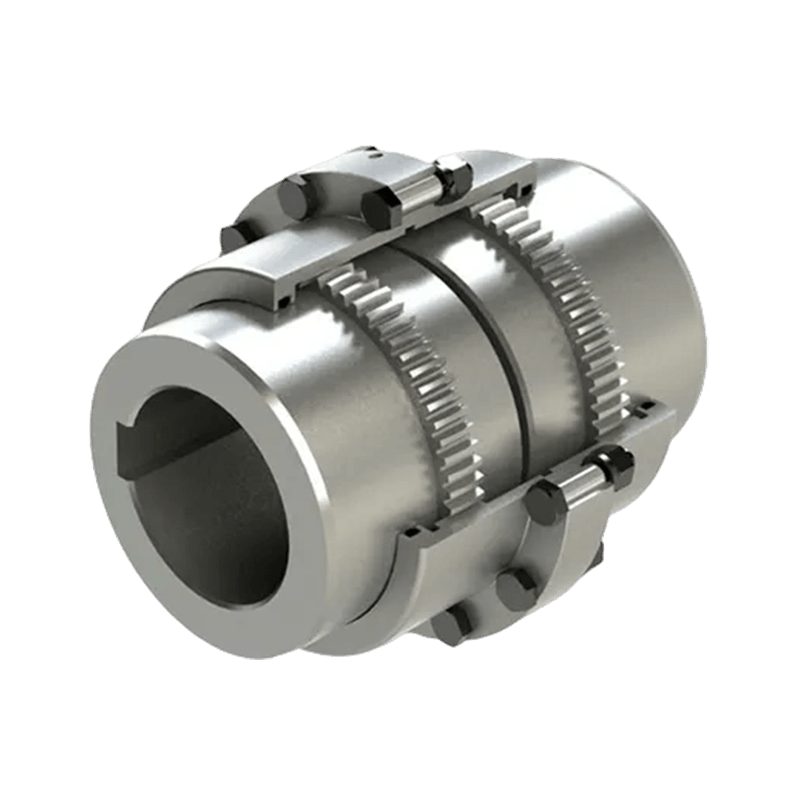

GC Drum gear coupling (Q/YG 13010X-2018)

Pangkalahatang-ideya ng Produkto: Ang GC type drum gear coupling (standard: Q/YG 13010X-2018) ay isang matibay at mahusay na mechanical transmission device na partikular na idinisenyo upang magpadala ng torque sa pagitan ng dalawang shaft habang binabayaran ang radial, axial, at angular misalignment. Ang produktong ito ay malawakang ginagamit sa iba't ibang mga pang-industriya na aplikasyon na nangangailangan ng napakataas na katumpakan ng paghahatid ng torque dahil sa higit na pagiging maaasahan at tibay nito.

Mga Pangunahing Tampok:

1. Mataas na Kapasidad ng Pag-load: Precision-engineered, ang coupling na ito ay makatiis ng napakataas na torque load, na ginagawa itong perpekto para sa mabibigat na pang-industriyang kapaligiran tulad ng mga minahan, steel mill, at power generation.

2. Napakahusay na Flexibility: Ang natatanging flexible na disenyo nito ay nagbibigay-daan para sa angular, parallel, at axial displacement sa pagitan ng dalawang shaft, na epektibong binabawasan ang stress sa konektadong kagamitan at pinapaliit ang panganib ng napaaga na pagkabigo ng kagamitan.

3. Matatag at Matibay na Istraktura: Binuo mula sa mataas na kalidad na mga bakal o haluang metal na materyales, maaari itong gumana nang matatag sa ilalim ng malupit na mga kondisyon ng matinding temperatura, kinakaing unti-unti na kapaligiran, at matinding vibrations.

4. Madaling Pag-install at Pagpapanatili: Ang proseso ng pag-install ay simple at intuitive, na nagpapadali sa mabilis na pag-setup. Samantala, ang matatag na disenyo nito ay nagpapaliit sa mga kinakailangan sa pagpapanatili, na epektibong binabawasan ang downtime at nagpapababa ng mga gastos sa pagpapatakbo.

5. Napakahusay na Pagpapalitan: Ang mga uri ng GC na coupling ay karaniwang idinisenyo upang mapalitan ng iba pang mga tatak, na nagbibigay-daan para sa mga upgrade o pagpapalit ng kagamitan nang walang makabuluhang pagbabago.

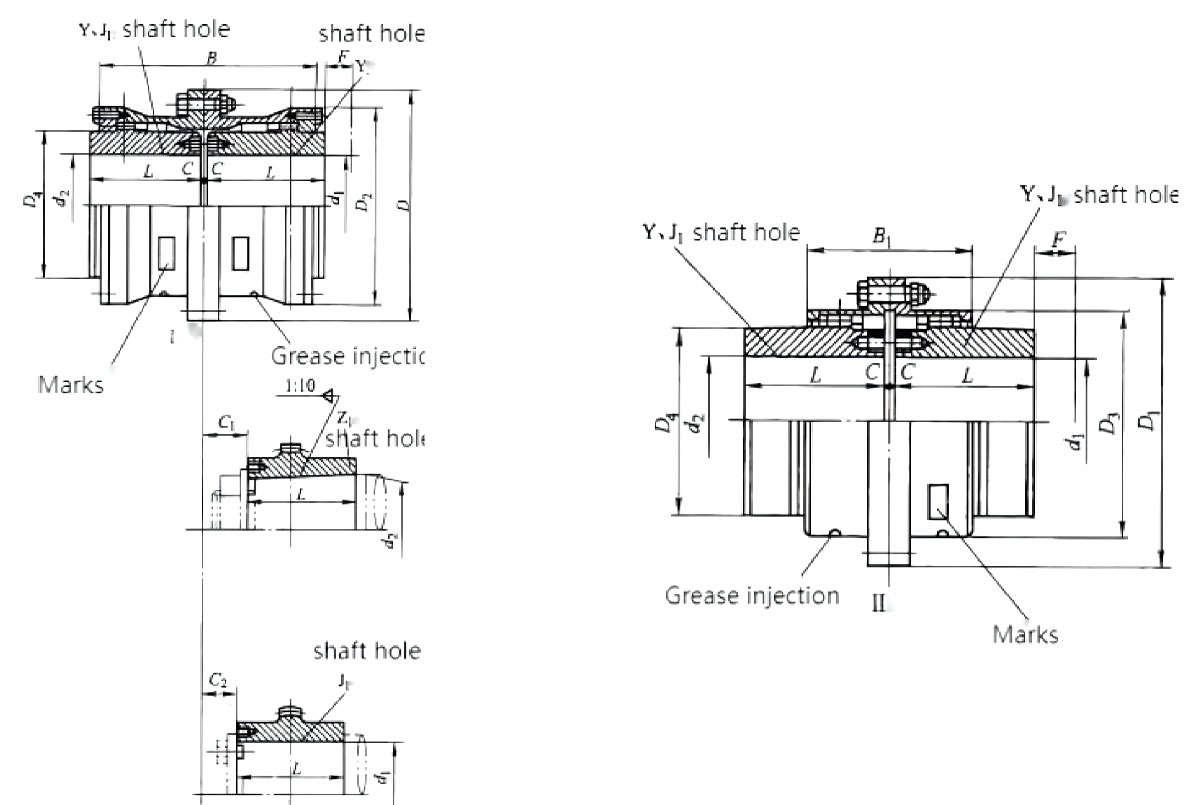

Disenyo ng Structural: Ang mga GC type coupling ay gumagamit ng precision-machined na panloob at panlabas na mga profile ng ngipin.

1. Configuration ng Shaft Hole: Sinusuportahan ang iba't ibang uri ng shaft hole, kabilang ang Y, J1, Z1, atbp., upang umangkop sa iba't ibang mga kinakailangan sa koneksyon sa dulo ng shaft ng industriya.

2. Lubrication System: Dinisenyo ang housing na may nakalaang mga butas ng iniksyon ng langis upang matiyak ang sapat na pagpapadulas ng mga ibabaw ng ngipin, na nagpapahaba ng buhay ng serbisyo.

4. Paraan ng Koneksyon: Ang mga high-strength bolts ay ginagamit para secure na ikonekta ang dalawang half-couplings, na nagreresulta sa isang compact at stable na istraktura.

Teknikal na Pagtutukoy: Ang serye ng GC ng mga coupling ay sumasaklaw sa isang malawak na hanay ng mga sukat (GC1 hanggang GC24) mula sa maliit hanggang sa napakalaki, na nakakatugon sa mga pangangailangan sa paghahatid ng iba't ibang sukat:

1. Nominal Torque (T _n ): Saklaw mula 800 N·m hanggang 1,400,000 N·m.

2. Pinahihintulutang Bilis ([n]): Hanggang 7500 r/min (depende sa modelo).

3. Naaangkop na Shaft Diameter (d ₁ , d ₂ , d _z ): Angkop para sa mga shaft na may diameter na mula 12 mm hanggang 520 mm.

Mga Karaniwang Aplikasyon: Dahil sa kanilang mataas na pagganap, ang GC type drum gear couplings ay malawakang ginagamit sa mga mechanical transmission system sa mga sumusunod na industriya:

Mga kagamitang metalurhiko at makinarya sa pagmimina

Makinarya sa pag-angat at daungan

Mga kagamitan sa pangangalaga ng tubig at makinarya sa paggawa ng papel

Compressor, pump, at turbine drive
