GA Drum gear coupling(Q/YG12006X-2018)

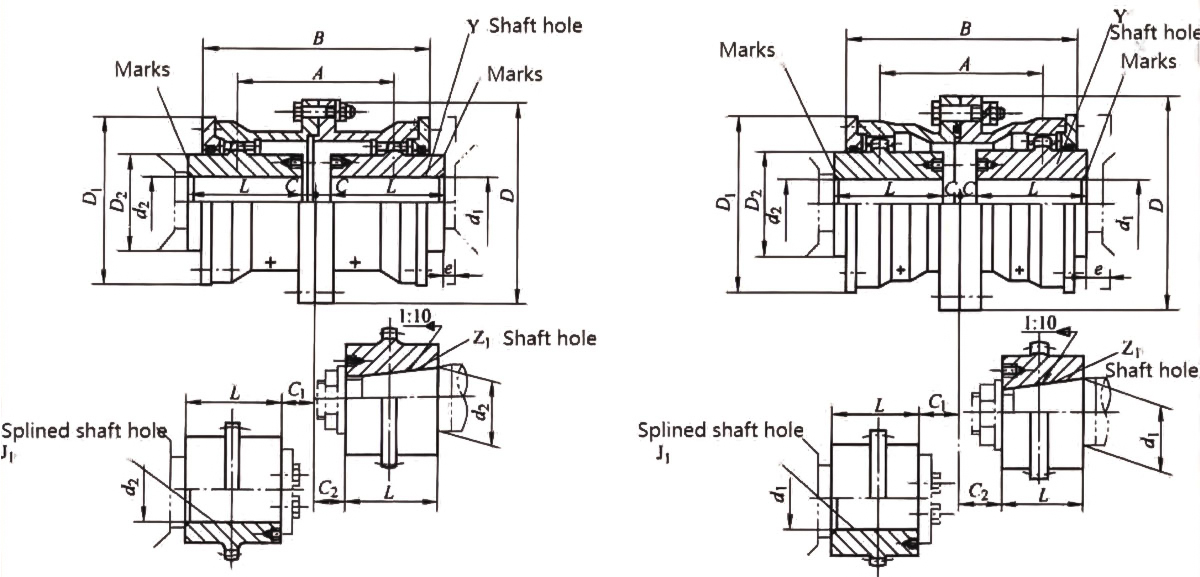

Istraktura ng Produkto at Prinsipyo ng Pagpapatakbo:

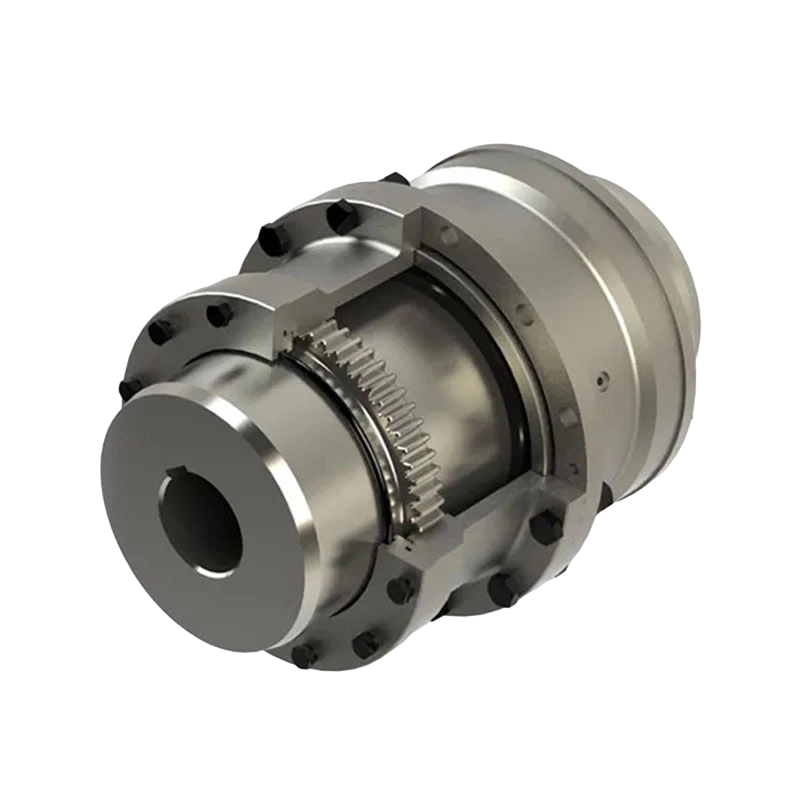

Pangunahing binubuo ang coupling na ito ng dalawang hub ng gear na nagtatampok ng mga panlabas na ngipin at isang nababaluktot na bahagi ng manggas na hugis drum na may panloob na ngipin. Ang mga hub ay karaniwang naka-mount sa mga shaft ng pagmamaneho at hinimok na kagamitan, habang ang bahagi ng drum ay akma sa pagitan ng mga ito; Ang metalikang kuwintas ay mahusay na ipinapadala sa pamamagitan ng tumpak na pag-meshing ng panloob at panlabas na mga ngipin ng gear. Ang natatanging disenyo ng ngipin na hugis drum ay ang susi sa pagkamit ng isang nababaluktot na koneksyon, na nagbibigay-daan para sa isang tiyak na antas ng misalignment sa pagitan ng mga konektadong shaft.

Mga Pangunahing Kalamangan sa Pagganap:

1. Mataas na Torque Capacity:
Ininhinyero nang may katumpakan, ang GA-series coupling ay may kakayahang makatiis ng napakataas na torque load, na ginagawa itong perpektong akma para sa mabibigat na mga aplikasyong pang-industriya.

2. Comprehensive Misalignment Compensation:
Ang flexible drum component ng coupling ay tumatanggap ng angular, radial, at axial misalignment sa pagitan ng mga shaft. Ang flexibility na ito ay epektibong binabawasan ang mekanikal na stress sa kagamitan, na makabuluhang nagpapahaba sa buhay ng serbisyo ng mga bearings at iba pang kritikal na bahagi.

3. Matatag at Matibay na Konstruksyon:
Ginawa gamit ang mga de-kalidad na materyales—gaya ng bakal o ductile iron—ang produkto ay nagpapakita ng pambihirang paglaban sa mabibigat na shock load at nagpapanatili ng matatag na operasyon sa malupit na pang-industriyang kapaligiran na nailalarawan sa mataas na temperatura o kinakaing unti-unti na mga kondisyon.

4. Mahusay, Walang Backlash na Operasyon:
Ang tumpak na pag-meshing ng mga ngipin ng gear ay nagsisiguro ng backlash-free na koneksyon, na ginagarantiyahan ang maayos at mahusay na paghahatid ng kuryente nang hindi nangangailangan ng karagdagang mga bahagi ng pagsasaayos.

5. Dali ng Pag-install at Pagpapanatili:
Salamat sa simpleng disenyo nito at kaunting gumagalaw na bahagi, ang coupling ay napakadaling i-install at mapanatili, na tumutulong na mabawasan ang downtime ng kagamitan at mabawasan ang mga gastos sa pagpapatakbo.

Pangunahing Teknikal na Pagtutukoy:
Available ang GA-series coupling sa malawak na hanay ng mga modelo—mula GA1 hanggang GA30—upang matugunan ang magkakaibang diameter ng shaft at mga kinakailangan sa torque:

1. Saklaw ng Torque:
Ang nominal na torque capacity ay sumasaklaw sa malawak na spectrum, mula 800 N·m (GA1) hanggang 3,500,000 N·m (GA30).

2. Pinahusay na Torque Capacity:
Kapag ang mga ibabaw ng ngipin ng gear ay sumasailalim sa nitriding o surface hardening treatment, ang nominal na torque rating ay maaaring tumaas ng isang factor na 1.3 kumpara sa karaniwang mga pagtutukoy, at sa gayon ay higit na mapalakas ang kapasidad na nagdadala ng pagkarga.

3. Bilis ng Pagganap:
Ang mas maliliit na modelo (gaya ng GA1) ay nagtatampok ng pinahihintulutang bilis ng pag-ikot na hanggang 7,100 r/min, na nagpapakita ng pambihirang katatagan sa matataas na bilis.

4. Dimensional Compatibility:
Ang maximum na diameter ng bore (dz) ay umabot sa 220 mm, na nagbibigay-daan para sa pagiging tugma sa mga sukat ng baras ng iba't ibang uri ng makinarya sa industriya.

Malawak na Mga Patlang ng Application:
Salamat sa pambihirang pagiging maaasahan at mga kakayahan sa kompensasyon nito, malawakang ginagamit ang coupling na ito sa mga sumusunod na industriya:

Pagmimina at Pag-quarry:
Ginagamit sa heavy-duty na makinarya—gaya ng mga conveyor system at crusher—na nagsasangkot ng mataas na torque load at shaft misalignment.

Industriya ng Bakal:
Angkop para sa mga kagamitan na nangangailangan ng matatag na transmisyon ng torque, tulad ng mga steel rolling mill at rotary kiln.

Pulp at Papel:
Naghahatid ng maaasahang paghahatid ng kuryente sa ilalim ng hinihingi na mga kondisyon ng pagpapatakbo na makikita sa makinarya tulad ng mga paper machine at pulper.

Marine at Offshore Engineering:
Madalas na naka-deploy sa mga ship propulsion system, thruster, at deck machinery, kung saan pinapanatili nito ang pambihirang performance kahit na sa malupit na kapaligiran sa dagat.
