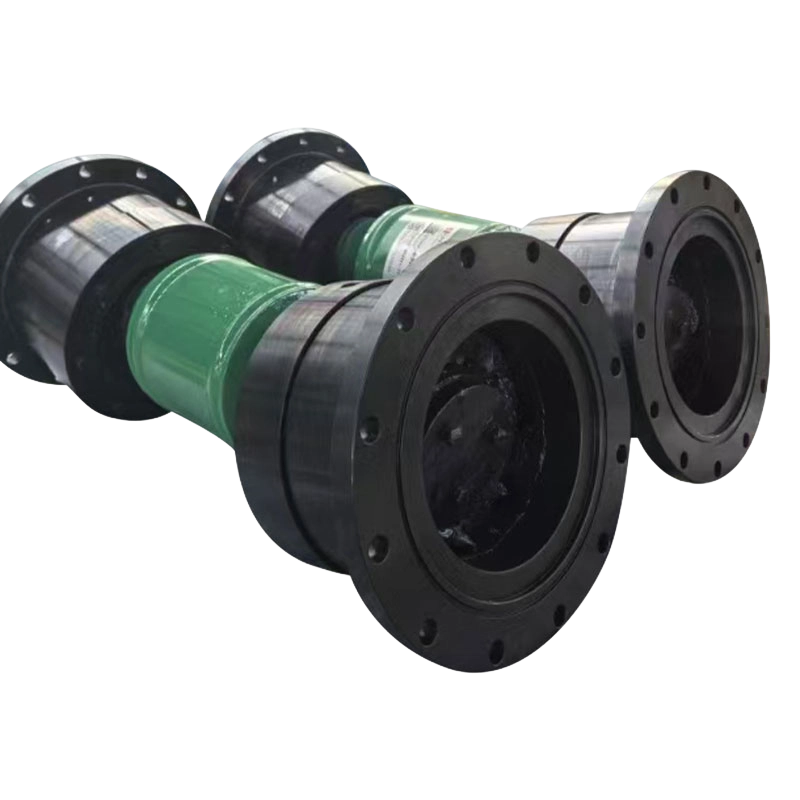

QWL Type Ball Cage Universal Coupling

Name: QWL Type Ball Cage Universal Coupling
Rating: 5 (99 reviews)

Ang QWL-series ball-cage universal coupling ay isang bahagi ng power transmission na pinagsasama ang mataas na katumpakan sa mga katangian ng patuloy na bilis ng paghahatid. Ang pangunahing bentahe nito ay nakasalalay sa kakayahang mapanatili ang perpektong kasabay, pare-pareho ang bilis ng pag-ikot sa pagitan ng pagmamaneho at hinimok na mga shaft, kahit na mayroong isang angular na misalignment o bahagyang displacement; ang pagganap na ito ay higit na nahihigitan ng karaniwang cross-shaft universal couplings. Ang metalikang kuwintas ay ipinapadala sa pamamagitan ng purong rolling motion ng mga precision steel ball sa pagitan ng mga bintana ng hawla at ng mga raceway.

Ang series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.

Makipag-ugnayan sa Amin

PDF Download

PREV: SWC-WH type non-expansion welded universal coupling
SUSUNOD: SWC-WD na hindi teleskopiko na maikling universal coupling

Mga Parameter ng Produkto

Magpadala ng Mensahe

MGA TEKNIKAL NA PARAMETER

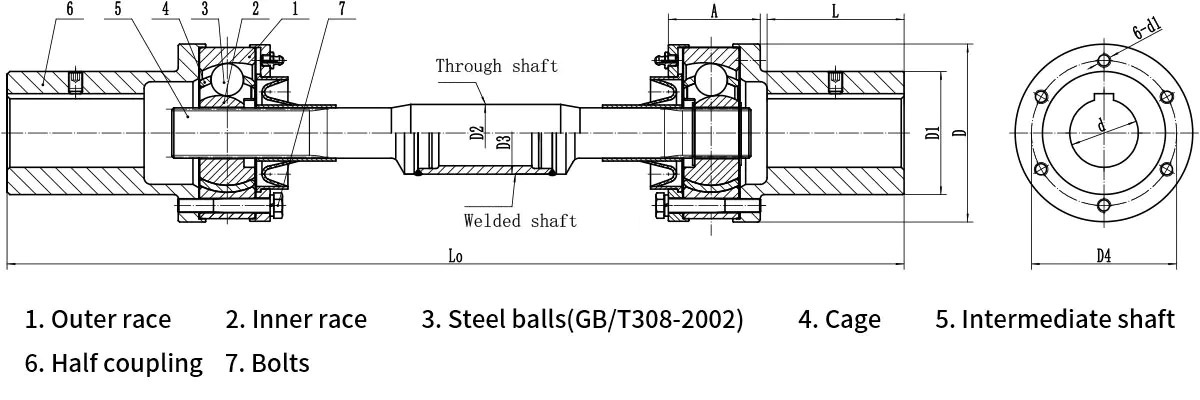

Uri	Nominal metalikang kuwintas Tn/N・m	Pinahihintulutang maximum pagkahilig ng baras anggulo βmax（°）		butas ng baras diameter d （H7）	baras butas haba L		D	L0 min		Kabuuang haba extension/ pag-urong halaga ΔL0	A	D1	D2	D3	D4	Bolt diameter d1	Sandali ng pagkawalang-kilos I/kg·m2				Ang misa m/kg
																	L0 min		bawat 100 pagtaas ng L₀		L0 min		bawat 100 pagtaas ng L₀
		Nakatigil estado	Nagpapatakbo estado		Y	J		Sa pamamagitan ng baras	Hinangin baras								Sa pamamagitan ng baras	Hinangin baras	Sa pamamagitan ng baras	Hinangin baras	Sa pamamagitan ng baras	Hinangin baras	Sa pamamagitan ng baras	Hinangin baras
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

Tandaan:

1. Nominal na metalikang kuwintas sa bilis ng pag-ikot ng n = 100 r/min. Kinakalkula ang halaga kapag ang anggulo ng pagkahilig ng baras ay 0°.

2. Ang panandaliang overload torque na nabuo sa pagsisimula at pagpepreno (Tmax) ay 3 beses sa normal na torque (Tn), at ang tagal ay hindi dapat lumampas sa 15 segundo.
