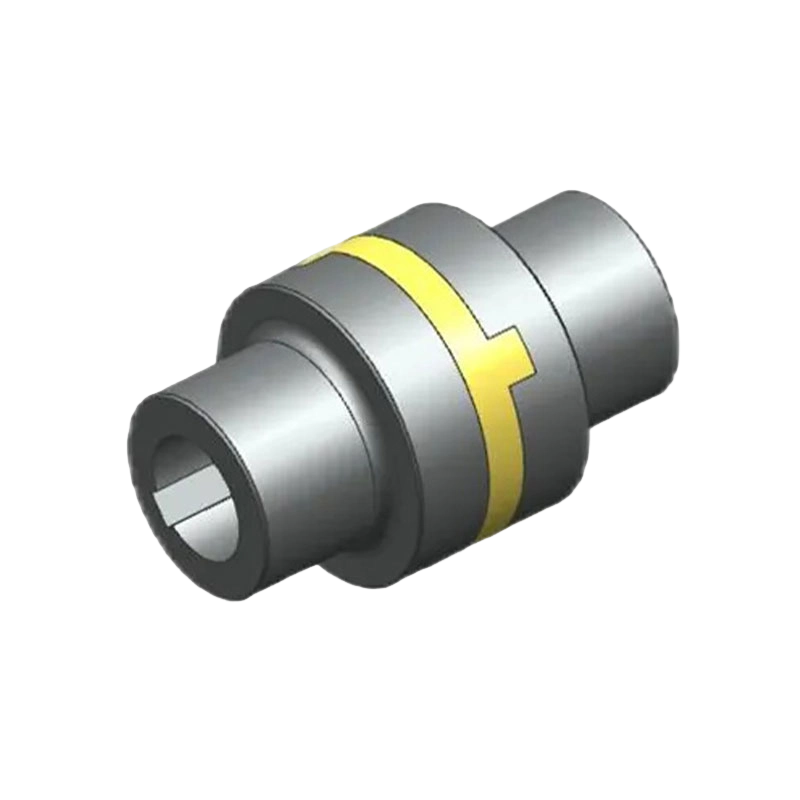

HJ type cross slider coupling (Q/YH 18033X-2018)
HJ Type Cross-Slider Couplings (sumusunod sa pamantayan ng Q/YH 18033X-2018) mula 120 N·m hanggang 63,000 N·m at malawakang ginagamit sa mga CNC machining center, robotic automation, medikal na kagamitan, at aerospace—mga field na may mahigpit na kinakailangan para sa tumpak na pagpoposisyon at kontrol sa paggalaw.
Sa pamamagitan ng compact at lightweight na istraktura at mahusay na corrosion resistance, ang coupling na ito ay hindi lamang epektibong binabawasan ang mga pangangailangan sa pagpapanatili ng kagamitan at mga kinakailangan sa espasyo ngunit makabuluhang pinahuhusay din ang pangmatagalang pagiging maaasahan ng mga precision mechanical system sa ilalim ng kumplikadong mga kondisyon ng operating sa pamamagitan ng isang simpleng proseso ng pag-install at maayos na operasyon.
- Mga Parameter ng Produkto
- Magpadala ng Mensahe
MGA TEKNIKAL NA PARAMETER

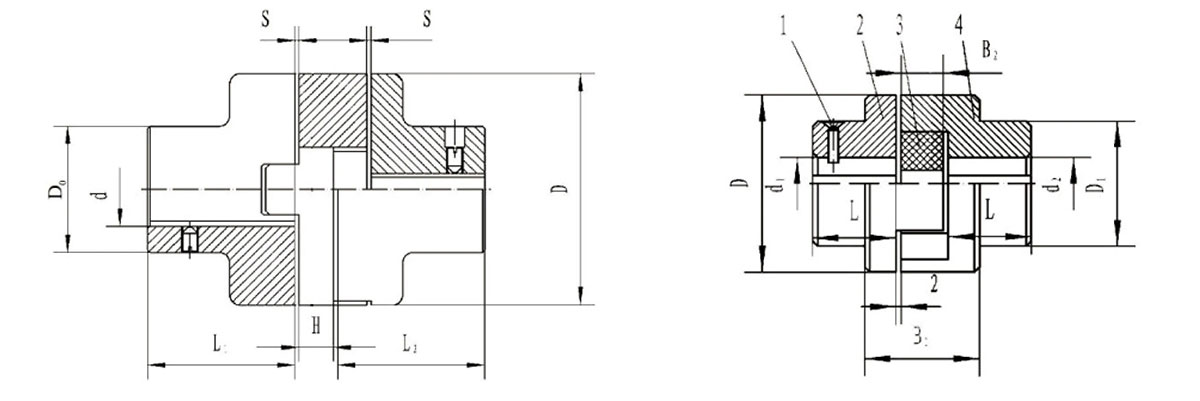

1、Screw 2, Half coupling 3, Slider 4, Half coupling
Mga pangunahing parameter at pangunahing dimensyon ng HJ type cross slide coupling
| Uri | Nominal na torque Tn(N.m) | Pinahihintulutang bilis [n]r/min | diameter ng butas ng baras | D | D₁ | L | H | S | Sandali ng pagkawalang-galaw (kg·m²) | Ang misa /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
