Ipaliwanag ang mga hakbang sa pag-install ng diaphragm coupling

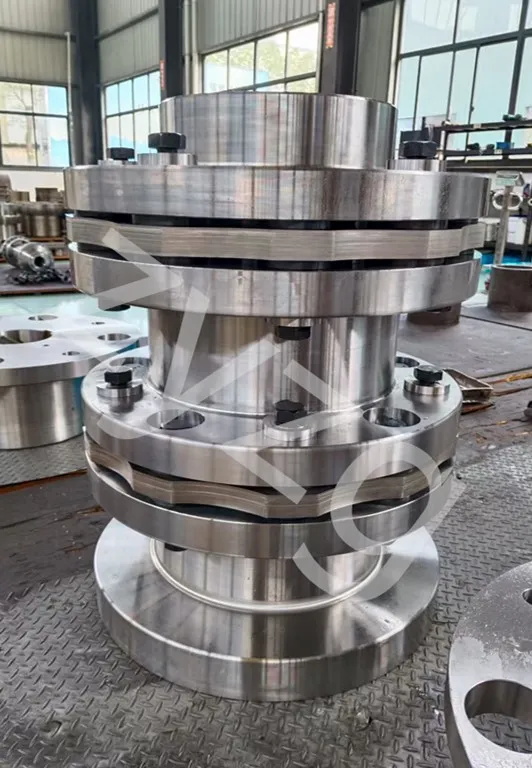

Ilang grupo ng mga diaphragm (manipis na hindi kinakalawang na asero na mga plato) ay magkakaugnay sa dalawang halves ng pagkabit sa pamamagitan ng mga bolts. Ang bawat pangkat ng mga diaphragm ay binubuo ng ilang mga layer na pinagsama-sama. Ang mga diaphragm ay nahahati sa uri ng baras at iba't ibang hugis na mga uri ng buong piraso. Binabayaran ng diaphragm coupling ang relatibong displacement ng dalawang shaft na konektado sa pamamagitan ng elastic deformation ng diaphragms. Ito ay isang high-performance metal strong element flexible coupling, na hindi nangangailangan ng lubrication. Mayroon itong compact na istraktura, mataas na lakas, mahabang buhay ng serbisyo, walang rotational clearance, hindi apektado ng temperatura at kontaminasyon ng langis, at may mga katangian ng acid at alkali resistance at corrosion resistance. Ito ay angkop para sa paghahatid ng shaft system sa mataas na temperatura, mataas na bilis, at kinakaing unti-unti na mga kapaligiran sa pagtatrabaho.

Mga hakbang sa pag-install para sa diaphragm coupling:

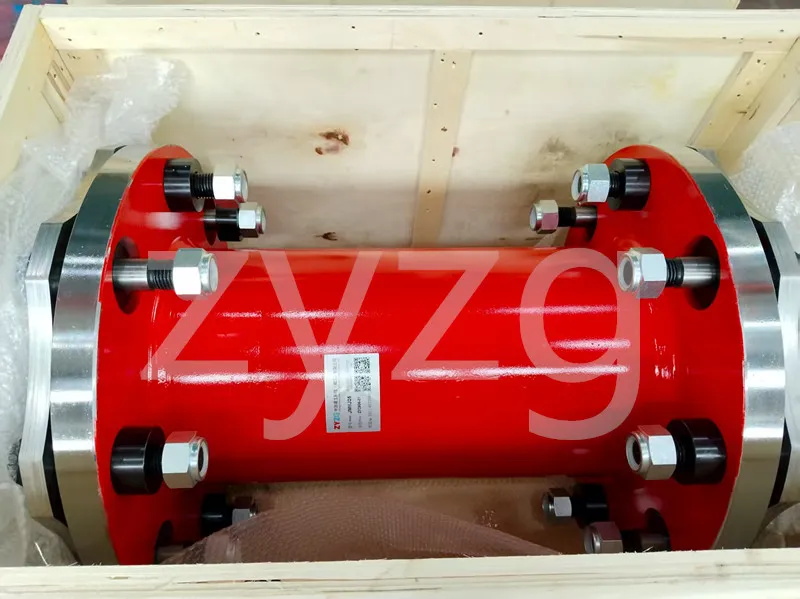

1. Kapag ini-install ang coupling sa site, mangyaring maingat na bilangin ang lahat ng mga bahagi upang matiyak na walang nawawalang mga bahagi. Kasama sa isang set ng coupling ang isang active half coupling, isang passive half coupling, isang set ng six-segment diaphragm assembly, high-strength bolted screws, nuts, at spring washers, na may kabuuang anim na piraso. Bago mai-install ang aktibo at passive na halves sa kaukulang main shaft at maayos na nakahanay, paki-imbak nang maayos ang diaphragm assembly (huwag itapon, iuntog, pindutin nang malakas, o pindutin ito) upang maiwasang maapektuhan ang katumpakan at integridad ng diaphragm.

2. Linisin nang lubusan ang mga mantsa ng langis at pintura mula sa panloob na butas ng semi-shaft coupling at ang panlabas na bilog ng flange. Ilapat ang oil bath heating o induction heating sa pangunahing at passive semi-shafts (ang temperatura ay hindi dapat lumampas sa 300°C, at karaniwang ipinapayong kontrolin ito sa loob ng 160°C hanggang 250°C). Bago magpainit, kumpletuhin ang lahat ng paghahanda sa pagpupulong, suriin kung may anumang mga dimensional na error sa laki ng butas ng baras, haba, lapad ng keyway, at lalim ng keyway, at kung ang ulo ng pangunahing baras ay may malubhang mga gasgas o dents, upang maiwasan ang mga semi-shaft pagkatapos ng pag-init na hindi magkasya nang maayos sa panahon ng pagpupulong, at sa gayon ay makakaapekto sa paggamit o maging sanhi ng pagkasira, o dahil sa hindi wastong pagpoposisyon ng mga bahagi sa panahon ng spare, na ginagawang imposible para sa mga gumagamit na malagay nang maayos ang lugar sa ilalim ng lugar, na ginagawang imposible para sa mga gumagamit na malagay nang maayos ang lugar pagkatapos ng pag-init. pag-install, kaya nakakaapekto sa paggamit.

3.  Ang pangunahin at pangalawang semi-flexible na mga coupling na naka-install sa mainframe ay sasailalim sa pag-install ng alignment sa pamamagitan ng mga hakbang ng paunang alignment, rough alignment at tumpak na alignment.

(1.)  Initial alignment: Ang prosesong ito ay nagsasangkot ng paggamit ng mata bilang paraan ng kontrol upang iposisyon ang motor at fan ayon sa kanilang pahalang na oryentasyon, distansya sa harap-likod, pagkakaiba sa taas, at axial angle, atbp., upang makapaghanda para sa kasunod na pag-align.

(2.) Rough Alignment: Kabilang dito ang paggamit ng mga pinakasimpleng pamamaraan, tulad ng ruler o vernier caliper, pati na rin ang caliper, upang matiyak na ang mga pangunahing eroplano ng dalawang half coupling device ay parallel sa isa't isa, at ang relatibong spacing ay tumutugma sa teknikal na kinakailangan ng gap value t. Sa pangkalahatan, ang aktwal na halaga ng puwang ay dapat nasa pagitan ng 0.5mm at 0.8mm na mas malaki kaysa sa teoretikal na halaga. Gayundin, ang mga radial deviations ng upper at lower, pati na rin ang mga posisyon sa harap at likuran ng mga panlabas na bilog ng mga flanges ng dalawang kalahating pagkabit na aparato ay dapat na pare-pareho.

Tandaan: Bago gamitin, mangyaring mahigpit na sundin ang manu-manong ito sa pag-install at maingat na kumpletuhin ang mga sumusunod na item. Makakakuha ka ng isang set ng elastic coupling na walang maintenance, long-lasting, mababa ang failure rate, at lubos na maaasahan.
