What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Ano ang Diaphragm Coupling sa Industrial Drive Systems ng Ghana?

A diaphragm coupling ay isang mekanikal na aparato na naka-install sa pagitan ng dalawang dulo ng shaft sa loob ng isang industriyal na drive system upang magpadala ng rotational torque habang nagbibigay-daan para sa isang antas ng angular, parallel, o axial displacement sa pagitan ng mga ito. Sa halip na umasa sa mga pagsingit ng goma o mga elastomeric na manggas, ang coupling ay gumagamit ng manipis, contoured na metal disc, na tinutukoy bilang diaphragm, na bahagyang bumabaluktot upang ma-accommodate ang misalignment habang ang natitirang bahagi ng assembly ay nagpapanatili ng matibay na koneksyon ng metal-to-metal. Inilalagay nito ang disenyo sa loob ng mas malawak na grupo ng mga non-elastic flexible coupling, kung saan ang kompensasyon ay nangyayari sa pamamagitan ng relatibong paggalaw o clearance sa mga matibay na bahagi sa halip na sa pamamagitan ng elastic material deformation. Sa loob ng mga industrial drive system ng Ghana, kabilang ang mga matatagpuan sa mga lugar ng pagmimina, planta ng semento, at mga pumping station, sinusuportahan ng konstruksiyon na ito pare-pareho ang paghahatid ng metalikang kuwintas sa ilalim ng tuluy-tuloy na bilis ng pag-ikot at patuloy na pagkarga, mga kondisyon na naglalarawan ng malaking bahagi ng patuloy na pagpapatakbo ng makinarya sa industriya.

Dahil ang diaphragm ay ganap na gawa sa metal, walang bahagi ng goma na napapailalim sa unti-unting pagtigas o pag-crack mula sa init at pagkakalantad ng langis sa paglipas ng panahon. Nagbibigay ito sa coupling ng medyo mataas na torsional stiffness, ibig sabihin, napakakaunting twist na nagaganap sa pagitan ng pagmamaneho at driven na mga gilid habang tumatakbo, isang katangian na mahalaga kapag ang tumpak na pag-ikot ng timing sa pagitan ng mga konektadong kagamitan ay kinakailangan sa mga drive system na tumatakbo sa mga demanding na kapaligirang pang-industriya.

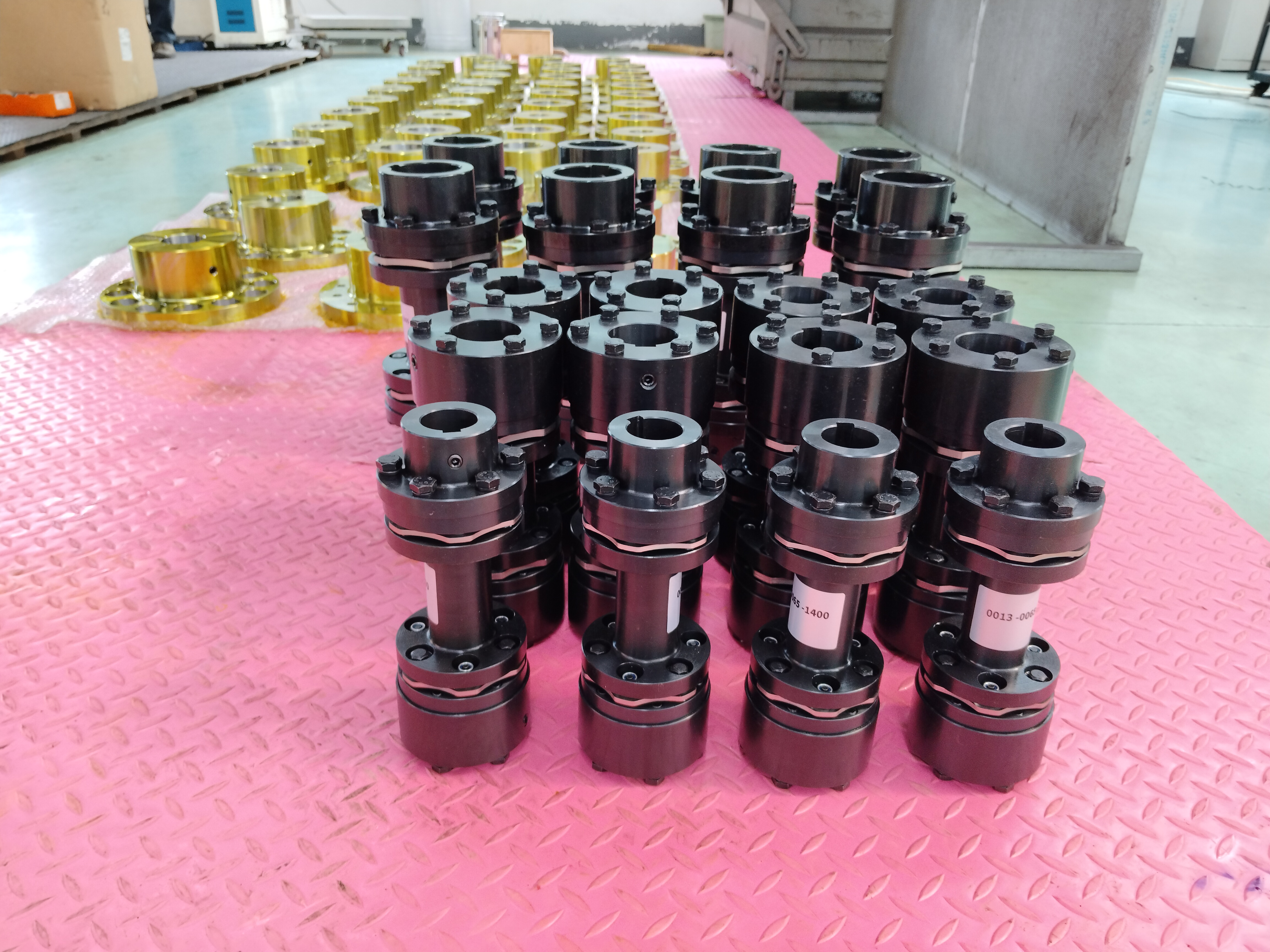

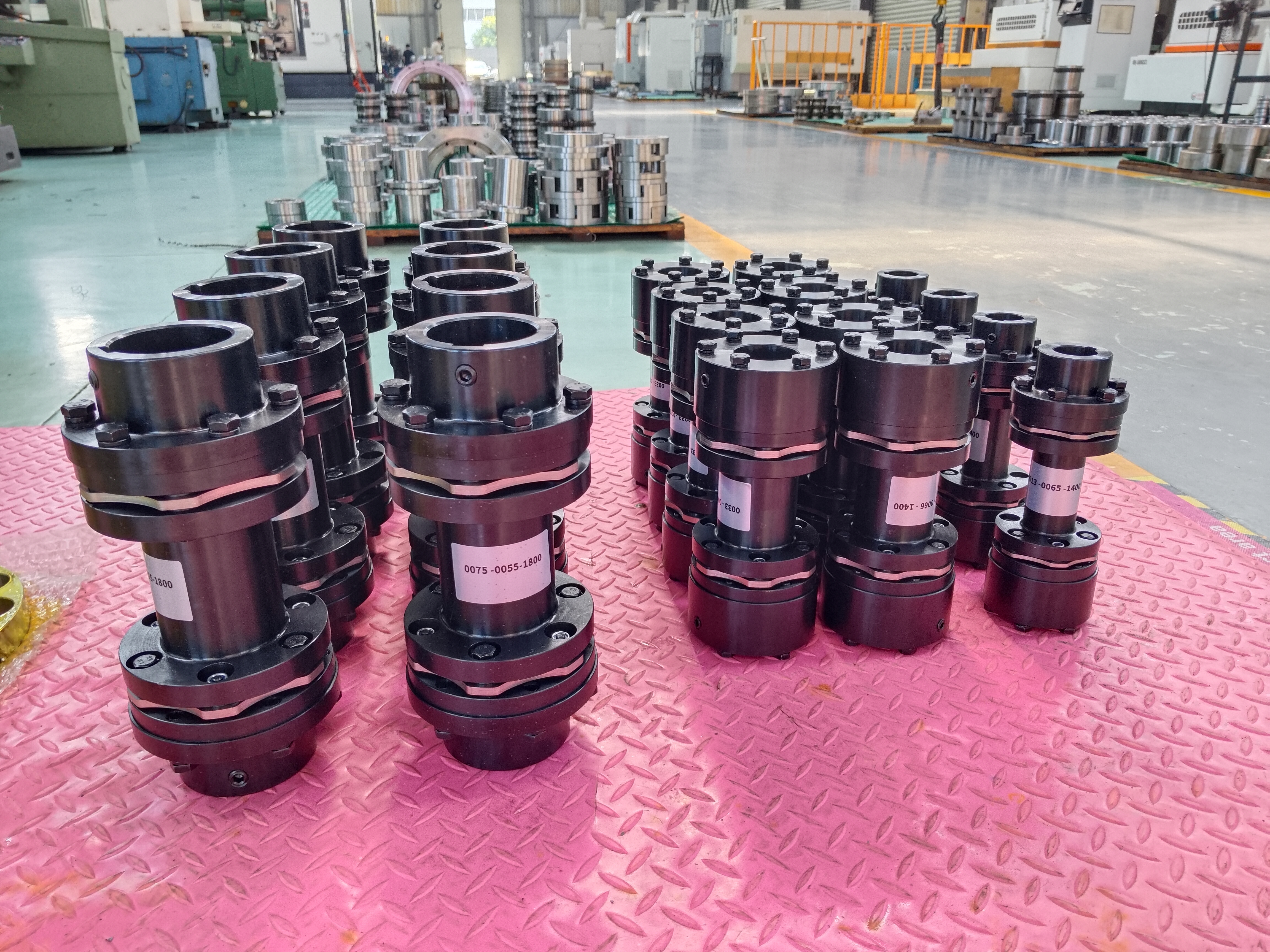

Paano Naiiba ang MPJ Type Diaphragm Coupling na may Intermediate Shaft sa Mga Karaniwang Disenyo?

Kabilang sa mga variant ng diaphragm coupling na ginagamit sa mga industrial drive system, ang MPJ type diaphragm coupling na may intermediate shaft, na binuo ayon sa Q/YP 21002X-2018 specification, ay tumutugon sa isang partikular na pangangailangan sa engineering: ang pagpapadala ng torque sa mas mahabang distansya sa pagitan ng dalawang piraso ng kagamitan na hindi maaaring iposisyon nang magkakalapit. Sa halip na ikonekta ang dalawang diaphragm assemblies nang direkta sa hub sa hub, ang disenyong ito ay naglalagay ng high-strength intermediate shaft sa pagitan ng dalawang diaphragm units, ang isa ay naka-mount malapit sa driving equipment at ang isa ay malapit sa driven equipment. Ang pagsasaayos na ito ay nagbibigay-daan sa coupling na sumasaklaw sa isang malaking gap sa pag-install habang itinatama pa rin para sa diagonal, axial, at parallel na displacement na nabubuo sa span na iyon dahil sa pagkakaiba-iba ng pundasyon o paglaki ng thermal shaft.

Kung ikukumpara sa snake spring couplings, na gumagamit ng coiled metal spring element na sugat sa mga grooved hub teeth upang magpadala ng torque at sumipsip ng ilang shock, ang MPJ diaphragm na disenyo ay umaasa sa isang all-metal na diaphragm assembly sa halip na isang spring-and-groove na mekanismo. Ang pagkakaibang ito sa istruktura ay nag-aambag sa isang kapansin-pansing mahigpit na pagtugon sa torsional at kanais-nais na dynamic na pag-uugali ng pagbabalanse, dahil walang maluwag na elemento ng spring na napapailalim sa paglilipat sa ilalim ng puwersang sentripugal sa mas mataas na bilis ng pag-ikot. Ang resulta ay matatag na transmisyon ng torque kahit na tumataas ang bilis ng shaft, kasama ang pinababang mekanikal na stress na inilipat sa mga bearings at housings, at isang mas mababang tendensya sa panginginig ng boses sa patuloy na operasyon.

Anong Papel ang Ginagampanan ng Intermediate Shaft sa Long-Distance Power Transmission?

Ang intermediate shaft ay gumagana bilang isang matibay na miyembro ng pagkonekta sa pagitan ng dalawang diaphragm assemblies, at ang haba nito ay pinili ayon sa pisikal na distansya sa pagitan ng pagmamaneho at hinihimok na kagamitan sa loob ng drive system. Sa mga aplikasyon tulad ng mga conveyor drive system sa mga site ng pagpoproseso ng ore o pump arrangement kung saan ang motor ay nakaupo sa medyo distansya mula sa driven unit dahil sa layout o mga kinakailangan sa safety clearance, ang shaft na ito ay nagbibigay-daan sa torque na maglakbay sa gap na iyon nang hindi nangangailangan ng motor at pump na maupo nang direkta sa isa't isa. Dahil ang mismong shaft ay ginawa mula sa high-strength alloy steel at may sukat upang labanan ang baluktot sa ilalim ng torque load, pinapanatili nito ang tuwid sa kabuuan nito, na tumutulong naman sa mga diaphragm assemblies sa bawat dulo na maisagawa ang kanilang misalignment compensation function gaya ng nilayon sa halip na magbayad para sa isang baluktot o maliit na laki ng shaft.

Bakit Mahalaga ang Diagonal, Axial, at Parallel Displacement sa Large-Span Installation?

Sa mahabang tagal ng pag-install, ang maliliit na variation sa foundation settling, thermal expansion ng shaft sa ilalim ng operating temperature, o maliliit na error sa paunang pag-align ay maaaring maipon sa displacement na magiging mahirap para sa isang maikli at direktang coupling na masipsip. Ang mga diaphragm assemblies na nakaposisyon sa magkabilang dulo ng intermediate shaft, ang bawat isa ay nakabaluktot nang nakapag-iisa upang itama para sa partikular na uri ng displacement na nagaganap sa kani-kanilang punto ng koneksyon, kung ang displacement ay angular, axial, o kumbinasyon ng pareho. Ang distributed compensation approach na ito ay bahagi kung bakit ang disenyo ay nababagay sa mga malalaking span installation kung saan ang isang solong coupling point ay nasa ilalim ng labis na bending stress.

Anong Mga Materyal at Hakbang sa Paggawa ang Kasangkot sa Paggawa ng Mga Coupling na Ito?

Ang mga diaphragm disc ay karaniwang ginawa mula sa hindi kinakalawang na asero o heat-treated na alloy steel, mga materyales na pinili para sa kanilang kakayahang mag-flex nang paulit-ulit sa maraming mga operating cycle nang hindi nagkakaroon ng nakakapagod na mga bitak. Karaniwang nagsasangkot ang pagmamanupaktura ng precision stamping o laser cutting upang mabuo ang diaphragm profile, na sinusundan ng isang kinokontrol na proseso ng heat treatment na nagtatakda ng mga mekanikal na katangian na kailangan para sa pangmatagalang pagganap ng pagbaluktot. Ang mga bahagi ng hub at ang intermediate shaft ay ginawa mula sa carbon steel o alloy steel at bored hanggang shaft diameter na may mahigpit na tolerance, dahil kahit na ang maliit na bore iccuracy ay maaaring magpasok ng vibration kapag ang assembly ay umiikot sa bilis ng pagpapatakbo sa loob ng isang industrial drive system.

Anong Mga Katangian ng Pagganap ang Dapat Asahan mula sa Uri ng Coupling na Ito?

Dahil ang diaphragm assembly ay nagpapadala ng torque sa pamamagitan ng tuluy-tuloy na metal-to-metal contact sa halip na sliding o meshing surface, ang backlash ay nananatiling malapit sa zero sa buong buhay ng coupling. Medyo mataas ang torsional rigidity, ibig sabihin, napakakaunting umiikot ang coupling sa ilalim ng load, na sumusuporta sa mga application kung saan kailangang manatiling pare-pareho ang rotational timing sa pagitan ng mga konektadong shaft, gaya ng generator drive shaft sa mga power station o precision metering pump drive. Ang dynamic na pagbabalanse ng performance ay malamang na maging paborable, dahil iniiwasan ng all-metal na konstruksyon ang mass distribution irregularities na maaaring mangyari sa spring-based o elastomeric na mga disenyo sa mas mataas na bilis ng pag-ikot.

Saan Inilalapat ang Mga Coupling na Ito sa loob ng Industrial Drive Systems ng Ghana?

Ang sektor ng pagmimina ng Ghana, kabilang ang mga operasyon ng ginto at manganese, ay kadalasang nagsasangkot ng mga pagsasaayos ng conveyor at crusher drive kung saan ang paglalagay ng motor ay idinidikta ng structural layout sa halip na kalapitan sa hinimok na kagamitan, na ginagawang praktikal na akma ang mga disenyo ng intermediate shaft coupling para sa pagkonekta sa mga bahaging ito na may pagitan sa loob ng mas malaking sistema ng drive. Ang mga pasilidad sa pagmamanupaktura ng semento ay nag-aaplay ng mga katulad na long-span coupling arrangement sa loob ng mga kiln drive train, kung saan ang thermal expansion sa haba ng shaft sa panahon ng tuluy-tuloy na mga siklo ng pagpapaputok ay nangangailangan ng mga diaphragm assemblies na itama para sa displacement na unti-unting nabubuo sa panahon ng operasyon.

Ang mga pasilidad sa pagbuo ng kuryente, kabilang ang mga thermal at hydroelectric na planta, ay gumagamit ng mga diaphragm coupling na may mga intermediate shaft upang ikonekta ang mga turbine sa mga generator na nakaposisyon sa isang nakapirming distansya sa loob ng layout ng powerhouse. Inilalapat din ng mga pag-install ng water treatment at irrigation pumping ang ganitong uri ng coupling kung saan pinaghihiwalay ang paglalagay ng pump at motor sa pamamagitan ng mga kinakailangan sa pag-access sa istruktura o pagpapanatili, na nagpapahintulot sa torque na maglakbay sa puwang habang pinangangasiwaan ng mga seksyon ng diaphragm ang anumang nagresultang misalignment sa bawat punto ng koneksyon.

Ano ang Dapat Suriin Bago Piliin at I-install ang Uri ng Coupling na Ito?

Ang pagpili ay nagsisimula sa pagkumpirma ng torque at rotational speed na kinakailangan ng konektadong kagamitan laban sa na-rate na kapasidad ng coupling, kasama ang pagsukat sa aktwal na tagal ng pag-install upang ang intermediate na haba ng shaft ay maaaring matukoy nang tama para sa drive system na pinag-uusapan. Ang diameter ng shaft bore at mga dimensyon ng keyway sa parehong pagmamaneho at driven na mga gilid ay kailangang tumugma nang eksakto sa mga coupling hub, dahil ang isang hindi maayos na pagkakabit na koneksyon ay maaaring magpasok ng vibration kahit gaano pa kahusay na-rate ang diaphragm assembly mismo para sa application.
